Четырехклапанные коробки из гофрокартона: современный подход к упаковке

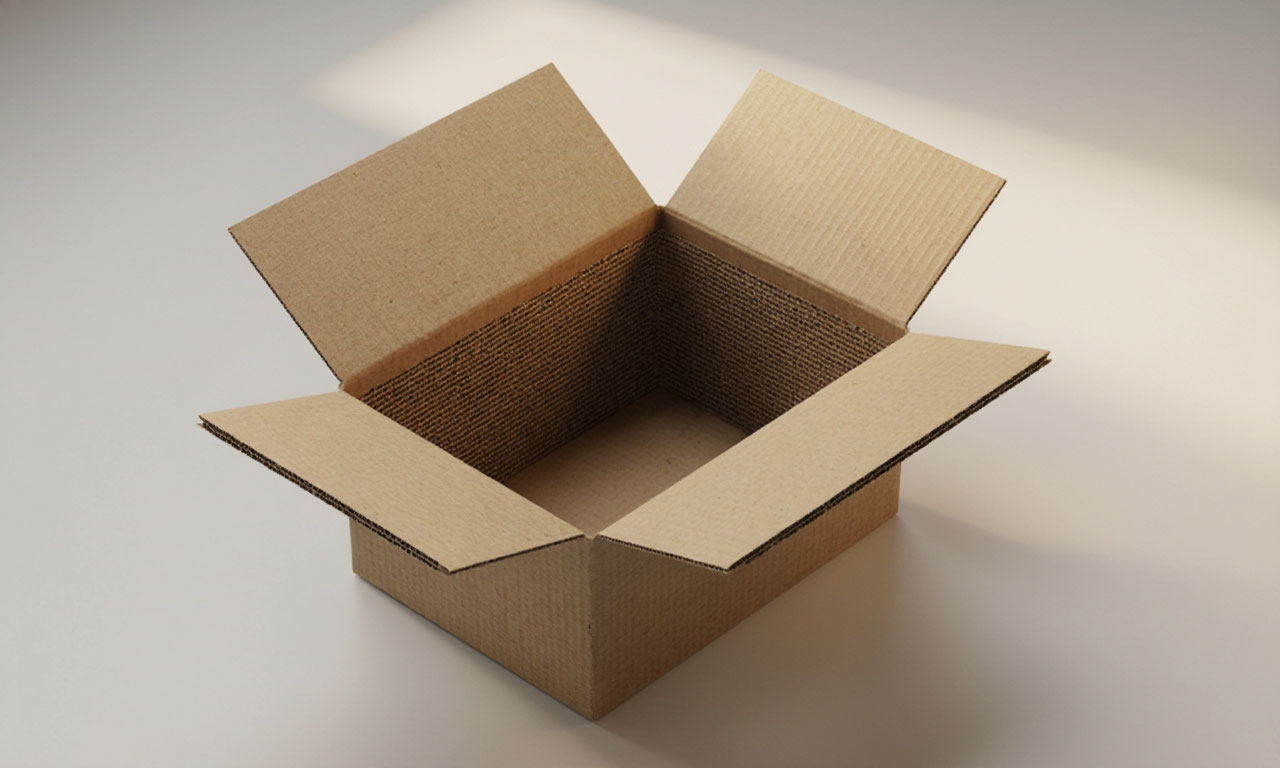

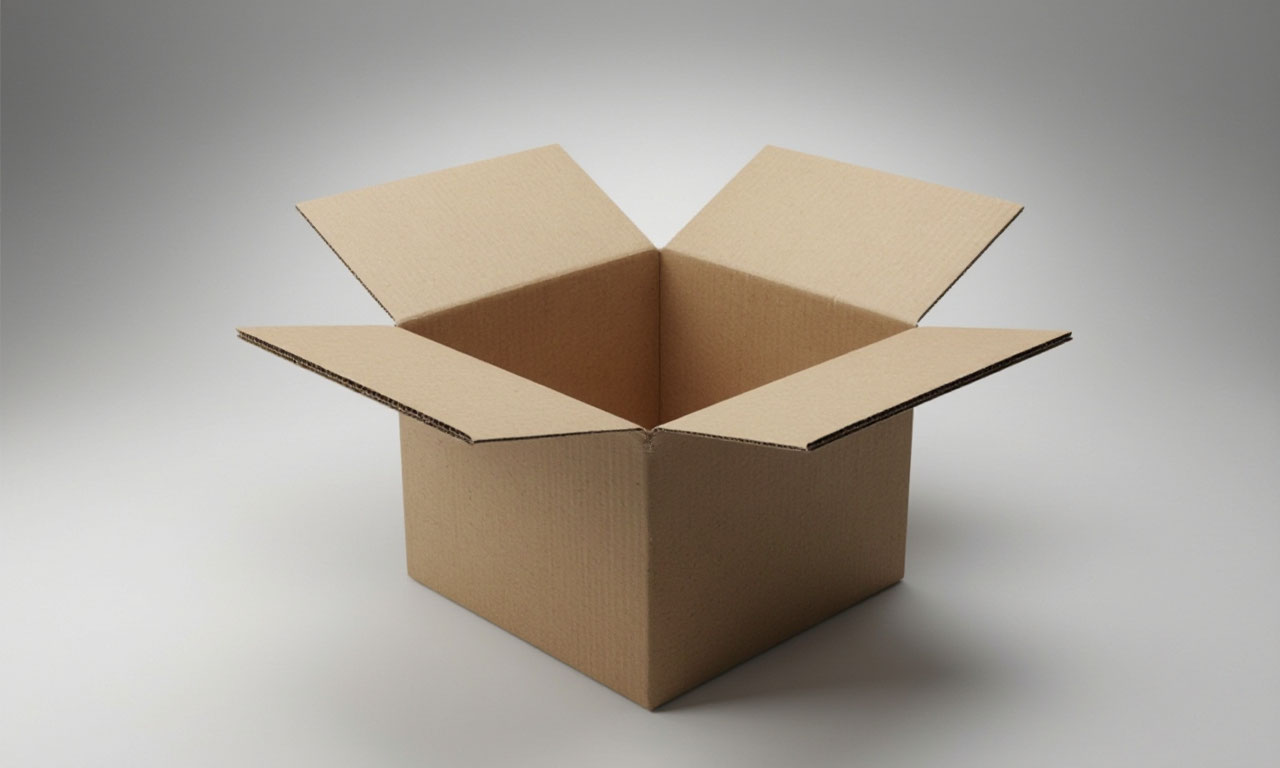

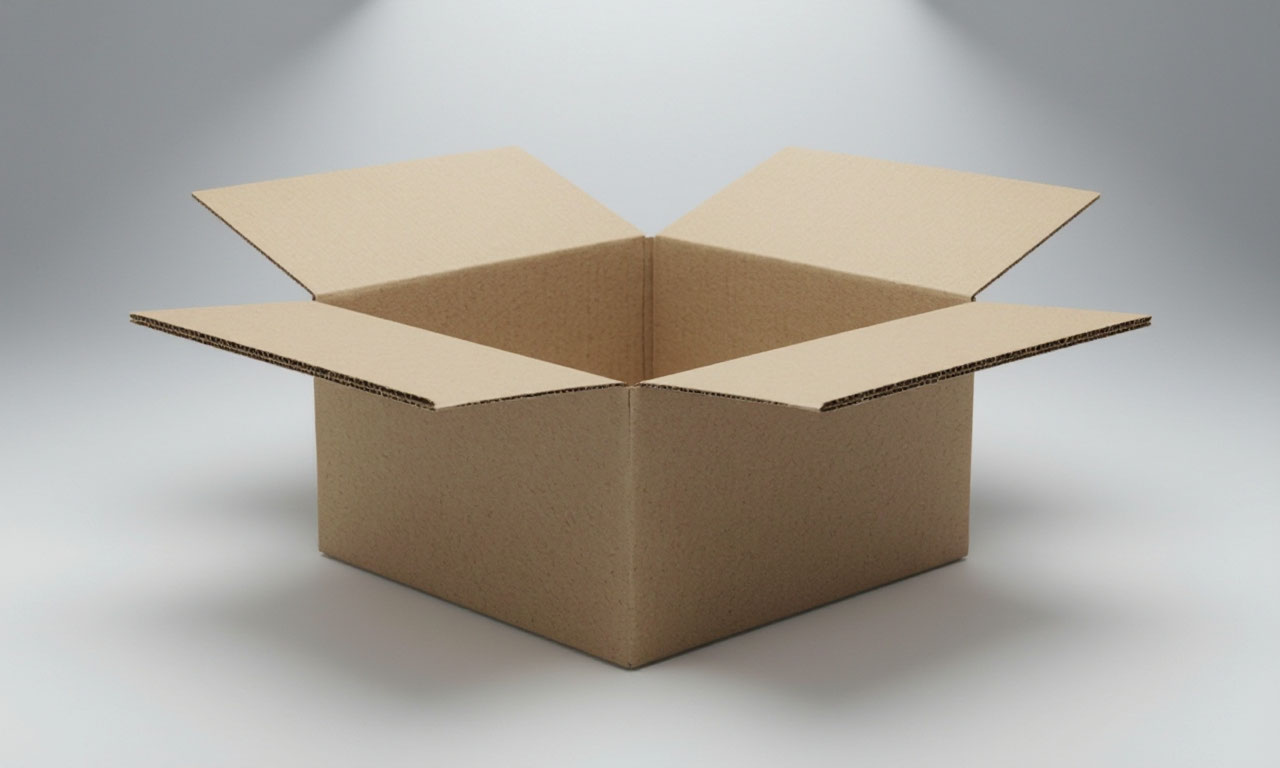

Четырехклапанная коробка https://spb.gofromir.ru/catalog/po-konstrukczii/4-x-klapannyij-gofrokorob/ это тара, в которой геометрия работает на сохранность груза. Шесть граней, четыре подвижных клапана сверху и снизу, цельный лист гофрокартона такая конструкция остается самой востребованной в логистике и производстве уже не одно десятилетие. Конструкция по каталогу FEFCO, где каждая линия биговки и каждый клапан имеют строгое функциональное назначение это классика, которая не устаревает, потому что работает.

Четырехклапанная схема сменила деревянные ящики, которые были тяжелыми, сложными в сборке и дорогими в производстве. При сопоставимой прочности гофрокартон оказался легче, дешевле и технологичнее.

• Сегодня этот тип упаковки доминирует в пищевой промышленности, машиностроении, сельском хозяйстве, ритейле и интернет-торговле.
• Одна конструкция, меняются только размеры, марка картона и толщина материала. Именно это дает четырехклапанной коробке статус универсального решения.

Распределение нагрузки и защита при перевозке

Главное преимущество четырехклапанной коробки способность распределять точечную нагрузку по всей площади стенок и ребрам жесткости. В отличие от двухклапанных или бесклапанных конструкций, где усилие приходится на отдельные участки, здесь давление штабеля передается на вертикальные стенки и замкнутый контур короба. Волнистый слой гофрокартона внутри листа работает как амортизатор, гася удары и вибрации при перевозке.

При штабелировании четырехклапанная коробка демонстрирует стабильность геометрии, если правильно подобрана марка картона. Трехслойный картон марок Т-14, Т-15, Т-23 выдерживает статические нагрузки для продукции, способной воспринимать давление штабеля например, банки с консервами или бутылки.

Пятислойные марки П-32, П-33, П-34, П-35 применяются для товаров, которые не могут нести нагрузку самостоятельно: хрупкая электроника, стекло, приборы. Сопротивление сжатию ящика рассчитывается по формуле, учитывающей массу брутто, высоту штабеля и коэффициент запаса прочности, который для продукции, не воспринимающей нагрузку, достигает 3,0.

Ошибка в выборе марки картона приводит к тому, что коробка деформируется даже при штабелировании в три-четыре ряда. Гофроборт кромка листа гофрокартона теряет жесткость, клапаны расходятся, и груз получает повреждения. Поэтому при заказе четырехклапанных коробок важно указывать не только внешние размеры, но и массу нетто, условия хранения и транспортировки, а также количество ярусов в штабеле. Производитель по этим данным подбирает марку картона и профиль гофры.

Профиль гофры определяет высоту волны и шаг гофров. Профиль Е (мелкий, высота 1,1-1,4 мм) дает ровную поверхность, подходящую для качественной печати, но обладает меньшей амортизацией. Профиль С (средний, высота 3,5-4 мм) классический выбор для транспортной упаковки. Профиль В (высокий, 2,5-3 мм) обеспечивает максимальную защиту от ударов. Комбинированные профили ВС, ВЕ, ЕС дают гибридные свойства: прочность и ровную поверхность одновременно.

Усиление конструкции

Если коробка отправляется в длительную перевозку или будет храниться в штабеле несколько месяцев, конструкцию усиливают дополнительными элементами. Сшивка скобами по торцевым клапанам предотвращает разрывы по гофроборту при боковых ударах. Внутренние вставки из того же гофрокартона увеличивают сопротивление сжатию без перехода на пятислойный материал. Это экономически оправданное решение: толщина стенок растет незначительно, а защитные свойства улучшаются заметно.

Направление гофров в ящике должно быть параллельно высоте коробки это рекомендация ГОСТ 9142-2014. При таком расположении гофрированный слой работает как вертикальная колонна, распределяя нагрузку от верхних ярусов штабеля на нижние стенки. Если гофры расположены горизонтально, коробка теряет до 40% сопротивления сжатию.

Четырехклапанные коробки проходят испытания на сопротивление ударам при свободном падении с высоты, зависящей от массы груза. Для груза 15-20 кг высота сбрасывания составляет 450 мм, для 25-30 кг 350 мм. Это означает, что правильно подобранная четырехклапанная коробка выдерживает падение с высоты транспортной ленты или погрузочного стола без повреждений.

Технология производства четырехклапанных коробок

Производство четырехклапанных коробок это высокотехнологичный процесс, в котором задействованы несколько видов оборудования. Современные линии, такие как PROFESSIONAL 250-1224, достигают скорости 300 заготовок в минуту. Это обеспечивает массовое производство упаковки по доступной цене.

Слоттер ключевая секция линии, которая выполняет прорезь для клапанов. Это ножевой вал, формирующий вертикальные щели по краям заготовки. Прорезь определяет, как будут смыкаться клапаны стык встык или внахлест. Настройка слоттера тонкая операция: если глубина прорези недостаточна, клапаны не сходятся, если избыточна теряется жесткость углов коробки.

Высечка операция, при которой из листа гофрокартона вырубается заготовка сложной формы. Высечка на штанцформе штампе, изготовленном по чертежу конкретной коробки позволяет создавать не только прямоугольные, но и фигурные клапаны, ручки, вентиляционные отверстия, окна для штрих-кодов. Сложная высечка это возможность сделать коробку удобной для конечного пользователя: добавить пальцевые выемки для открывания, прорези для фиксации товара, перфорацию для частичного вскрытия.

На высекательной секции роторного типа роторной высечке штанцформа установлена на вращающемся валу. Это обеспечивает производительность до 300 заготовок в минуту, но ограничивает сложность высечки по сравнению с плоской штанцформой. Для особо сложных конфигураций используются отдельные высекальные прессы с плоской штанцформой.

Фальцовка операция сгибания заготовки по линиям биговки. Биговка это продавленная канавка на листе гофрокартона, по которой картон сгибается без разрыва наружного слоя. Правильно выполненная биговка дает чистый, точный сгиб, который не ломает крафт-лайнер верхний слой картона. Крафт-лайнер изготавливается из целлюлозных волокон и обеспечивает прочность на разрыв, поэтому при биговке важно не пережать материал, иначе лайнер треснет.

Флексопечать наносится на заготовку до высечки и биговки. Современные линии оснащены тремя-пятью секциями флексографской печати, что позволяет наносить до пяти цветов, включая плашечные заливки и мелкие элементы логотипа. Вакуумный трансфер листа между секциями исключает смещение красок, обеспечивая точную приводку.

Качество печати напрямую зависит от поверхности крафт-лайнера: белый крафт-лайнер дает более яркие цвета, чем бурый, а микрогофрокартон с мелким профилем Е обеспечивает самую ровную поверхность для печати.

Сферы применения и практические рекомендации

Для каких товаров подходят четырехклапанные коробки

Четырехклапанные коробки применяются в десятках отраслей, потому что одна конструкция закрывает 90% потребностей в транспортной упаковке.

• Бытовая техника и электроника. Здесь важен правильный выбор марки картона и внутреннего наполнения. Для стиральных машин и холодильников используется пятислойный картон П-35, усиленный угловыми вставками. Для мелкой электроники микрогофрокартон с профилем Е, который обеспечивает четкую печать логотипа и технической маркировки. Клапаны проектируются внахлест для полного закрытия короба.
• Одежда, обувь, текстиль. Чаще всего применяется трехслойный картон Т-23 или Т-24. Груз мягкий, нагрузка на штабель небольшая, поэтому экономия на материале оправдана. Для обувных коробок используют микрогофрокартон с белым крафт-лайнером это дает презентабельный внешний вид и хорошую печать бренда. Противопылевые клапаны дна и крышки обязательный элемент, чтобы одежда не пачкалась при хранении.
• Продукты питания и напитки. Для консервов, бутылок и банок картон марок Т-14, Т-15, Т-23, который выдерживает статические нагрузки штабеля. Для сыпучих продуктов коробки с полным перекрытием клапанов, чтобы избежать просыпания. Для замороженных продуктов специальные марки картона с влагостойкой пропиткой и усилением по гофроборту.
• Запчасти и комплектующие. Здесь важна точность внутреннего пространства. Лишний объем приводит к смещению деталей при транспортировке, поэтому четырехклапанные коробки изготавливают по точному чертежу с минимальными допусками. Дополнительные внутренние вставки из того же гофрокартона фиксируют детали в заданном положении.
• Косметика и FMCG. Используется микрогофрокартон с профилем Е. Главный критерий качество печати, поскольку упаковка косметики одновременно является транспортной и розничной. Белый крафт-лайнер, точная высечка, четкая биговка обязательные требования.
• Книги, полиграфия, канцелярия. Трехслойный картон, часто с профилем В или С. Клапаны стыкуются встык, поскольку защита от пыли важнее, чем от ударов. Для тяжелых каталогов и энциклопедий применяется пятислойный картон с усилением углов.
• Игрушки и детские товары. Основное требование экологичность. Гофрокартон из макулатурного сырья, печать водорастворимыми красками, отсутствие токсичных клеев. Четырехклапанная коробка позволяет нанести на клапаны элементы игры или раскраски, что повышает вовлеченность ребенка.
• Товары для дома и интерьера. Для посуды и стекла пятислойный картон П-33 или П-34 с внутренними перегородками. Для мебели крупноформатные четырехклапанные короба, которые защищают от пыли и царапин при хранении.
• Зоотовары и корма. Для тяжелых мешков с кормом коробки из трехслойного картона Т-15, выдерживающие массу до 20-25 кг. Клапаны внахлест и сшивка скобами для надежности при штабелировании.
• Строительные материалы и инструменты. Для тяжелых инструментов пятислойный картон П-35 с усилением по торцевым клапанам. Крупноформатные коробки для длинных материалов изготавливаются из картона повышенной жесткости.

Как выбрать правильный размер

Главное правило: упаковка должна быть впору. Лишний внутренний объем позволяет грузу смещаться при транспортировке, что ведет к повреждениям. При расчете размера учитываются не только габариты товара, но и способ упаковки: ручная или автоматическая сборка. Для автоматических упаковочных линий важна стабильность размера заготовки, иначе сбои неизбежны.

Четырехклапанные коробки легко собираются вручную достаточно сложить клапаны и заклеить стык лентой. Для автоматических линий (кейспакеров) конструкция также подходит, что делает этот тип упаковки универсальным с точки зрения автоматизации.

Экономия на логистике

В сложенном виде четырехклапанные коробки занимают минимальный объем. На одной паллете помещается значительно больше плоских заготовок, чем собранных коробок любой другой конструкции. Это снижает транспортные расходы на доставку упаковки и уменьшает требуемую складскую площадь для хранения запаса тары. Плотность укладки заготовок на паллете еще один фактор экономии, который часто упускают из виду при планировании закупок.

Брендирование и маркировка

Четырехклапанные коробки это не только защита, но и точка контакта с покупателем. Логотип, манипуляционные знаки, штрих-коды, инструкции все это наносится на коробку и работает в течение всего цикла доставки.

Флексопечать на гофрокартоне позволяет наносить до пяти цветов, что достаточно для логотипа, графики и маркировки. Качество печати зависит от поверхности материала: на белом крафт-лайнере изображение получается ярким и четким, на бум более тусклым. Микрогофрокартон с профилем Е обеспечивает самую ровную поверхность, поэтому его выбирают для упаковки, где дизайн важен не меньше, чем защитные свойства.

Манипуляционные знаки (хрупкое, не кантовать, боится сырости) наносятся на видимые стороны короба. Это ускоряет идентификацию груза на складе и помогает персоналу правильно обращаться с упаковкой. Для интернет-заказов важна возможность нанесения индивидуальной маркировки штрих-кода заказа, артикула, адреса получателя.

Брендированная упаковка становится продолжением маркетинговой коммуникации. Когда покупатель получает коробку с логотипом и фирменными цветами, это создает дополнительную ценность и запоминание бренда. Качество печати должно быть на уровне: бледный логотип на бум-крафт лайнере может испортить впечатление даже от качественного продукта.

Выводы

Четырехклапанная коробка это не просто упаковка, а инженерное решение, где каждый элемент имеет функциональное значение: клапаны распределяют нагрузку, профиль гофры определяет амортизацию, марка картона задает прочность, биговка и высечка обеспечивают точность сборки. Простота конструкции не означает примитивности это экономичность, достигнутая за счет оптимизации.

Правильный выбор марки картона, профиля гофры, точный расчет размеров и внутреннего наполнения превращают четырехклапанную коробку в надежную защиту для любого груза от продуктов до тяжелой техники. Широкий размерный диапазон и возможность брендирования делают эту конструкцию востребованной в самых разных отраслях: от пищевой промышленности до интернет-торговли и машиностроения.

Четырехклапанные коробки это тара, которая работает: защищает, сохраняет, информирует и продвигает бренд одновременно. Именно поэтому она остается самой массовой упаковкой на рынке.

Приложение: сравнительная таблица типов гофрокартона

Расшифровка ключевых терминов

• Гофроборт это кромка листа гофрокартона, то есть его торец. Состояние гофроборта важный показатель качества: ровные, неповрежденные кромки говорят о правильной высечке и хорошем состоянии материала.
• Биговка это продавленная канавка на листе, по которой картон сгибается без разрыва верхнего слоя (крафт-лайнера). Именно биговка обеспечивает четкую и аккуратную фальцовку клапанов и стенок коробки.
• Фальцовка это процесс сгибания заготовки по линиям биговки, в результате которого плоский лист превращается в объемную конструкцию.
• Штанцформа это штамп (обычно деревянная основа с врезанными ножами) для высечки заготовок сложной формы. Используется в высекальных прессах.
