Станки и оборудование для металлообработки: технологии, применение и ввод в эксплуатацию

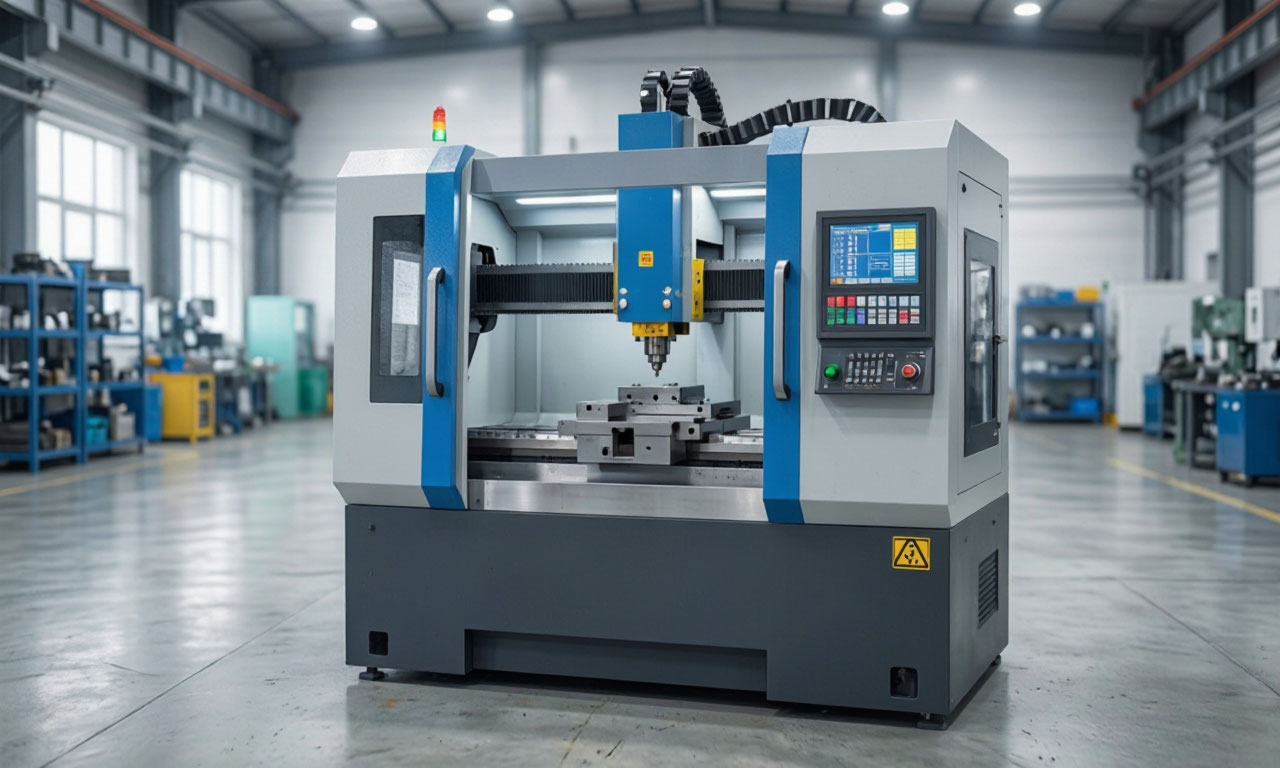

Металлообработка это отрасль, где технологический прогресс определяет конкурентоспособность производства. Современный рынок предлагает широкий спектр оборудования challenger-metal, способного решать задачи любой сложности: от резки листового металла до комплексной пятиосевой обработки деталей. Подробно рассмотрены основные категории станочного парка, их технические характеристики и особенности применения.

Станки и оборудование для лазерной резки металла

Лазерная резка металла это технология, которая кардинально изменила подход к раскрою листовых материалов. Вместо шумного механического воздействия используется тонкий сфокусированный световой луч, который плавит металл в зоне контакта, а поток сжатого газа выдувает расплавленный материал из реза. Этот бесконтактный метод обеспечивает высокую точность, чистоту кромки и минимальную зону термического влияния.

Технология позволяет обрабатывать широкий спектр материалов: от тонкой нержавеющей стали и алюминия до толстых листов конструкционной стали. Современное лазерное оборудование оснащается системами числового программного управления, что обеспечивает автоматический раскрой деталей по заданным контурам с точностью позиционирования до ±0,03 мм. Программное обеспечение выполняет оптимизацию раскладки деталей на листе, минимизируя отходы материала и повышая экономическую эффективность производства.

Оптоволоконные лазерные станки с одним столом

Оптоволоконные лазерные станки с одним рабочим столом относятся к базовой конфигурации оборудования для лазерной резки. Основное преимущество этого типа доступная стоимость при сохранении высоких технологических характеристик. Открытая конструкция станка обеспечивает удобный доступ к рабочей зоне, что упрощает загрузку листов и обслуживание оборудования.

Станина таких станков изготавливается из сварных листовых и трубных конструкций с обязательным этапом снятия внутренних напряжений. Процесс нормализации занимает 3–4 недели и исключает деформации при дальнейшей эксплуатации. Порталы из авиационного алюминия снижают нагрузку на механику и обеспечивают высокие скорости перемещения режущей головки, что положительно сказывается на производительности.

Точность позиционирования в таких системах достигает 0,02 мм, а скорость резки на тонких материалах может превышать 50 м/мин. Источники лазерного излучения мощностью от 1500 до 6000 Вт позволяют обрабатывать углеродистую сталь толщиной до 30 мм и нержавеющую сталь до 20 мм. Станки комплектуются режущими головками с системами автоматического слежения за неровностями заготовки и защиты от столкновений, что повышает надежность работы.

Установки лазерной резки со сменным столом

Для производств с высокой интенсивностью работы оптимальным решением становятся лазерные установки со сменными столами. Конструкция с двумя рабочими столами позволяет совмещать процесс резки с загрузкой-выгрузкой материала пока на одном столе идет обработка, оператор подготавливает следующий лист на втором.

Автоматизированная платформа замены обеспечивает практически непрерывный производственный цикл, сокращая простои до минимума. Это особенно актуально при работе с тяжелыми листами металла, где ручная загрузка занимает значительное время. Системы ЧПУ с функциями предварительного моделирования процесса раскроя выявляют возможные ошибки в программировании еще до начала резки.

Сменные столы могут иметь различные размеры рабочих полей от 3000×1500 мм до крупноформатных 12000×2500 мм. Мощность лазерного источника варьируется от 1 до 30 кВт, что позволяет подбирать оборудование под конкретные производственные задачи. Зональные системы дымоудаления, разделяющие рабочее поле на несколько секций, повышают эффективность отвода продуктов горения и продлевают срок службы оптики.

Установки лазерной резки труб

Лазерная резка труб специализированное направление, требующее особой кинематики оборудования. В отличие от листовых станков, где движение происходит в двух координатах, трубные установки оснащаются дополнительной вращательной осью. Трехкулачковый зажимной патрон обеспечивает надежную фиксацию трубы без деформации профиля.

Диаметр обрабатываемых труб варьируется от 20 до 220 мм, а длина может достигать 6–12 метров в зависимости от модели. Системы вращения позволяют резать сложные трехмерные контуры с высокой точностью, что необходимо при производстве металлоконструкций, мебельных каркасов и инженерных систем. Возможность резки под углом от 0° до 45° создает готовые к сварке соединения без дополнительной обработки.

Пневматические самоцентрирующиеся патроны с симметричным независимым зажимом двойного действия не требуют ручной регулировки в процессе работы. Автоматическая загрузка заготовок и выгрузка готовых деталей значительно повышает производительность. Специализированное программное обеспечение включает библиотеки типовых соединений и автоматически генерирует управляющие программы для различных конфигураций труб.

Комбинированные станки

Комбинированные лазерные станки это универсальное решение для предприятий с разнообразной номенклатурой продукции. Такое оборудование сочетает возможности резки как листовых материалов, так и труб на одном станке. Быстрая смена конфигурации позволяет обрабатывать разные типы заготовок без длительной переналадки.

Рабочая зона для листов обычно составляет 3000×1500 или 4000×2000 мм, а диапазон диаметров труб 20–220 мм. Единый лазерный источник работает в обоих режимах, что обеспечивает экономию и упрощает обслуживание. Система ЧПУ автоматически переключается между режимами с оптимизацией параметров резки для каждого типа материала.

Такие станки идеально подходят для сервисных центров и предприятий, работающих с небольшими партиями разнообразных деталей. Экономия производственных площадей также является важным преимуществом один комбинированный станок заменяет две отдельные установки. Это особенно актуально для компаний с ограниченными цеховыми пространствами.

Широкоформатные оптоволоконные лазерные станки

Производство крупногабаритных деталей требует соответствующего оборудования. Широкоформатные лазерные станки оснащаются рабочими столами значительных размеров до 6000×2000 мм и более. Такие установки востребованы в судостроении, вагоностроении, производстве строительных металлоконструкций и других отраслях с крупными деталями.

Конструкция широкоформатных станков предусматривает усиленную станину и мощные сервоприводы для обеспечения точности позиционирования на больших площадях.

Системы автоматической фокусировки адаптируются к толщине материала и типу резки, поддерживая стабильное качество кромки по всей длине реза.

• Емкостные датчики контроля высоты обеспечивают постоянное расстояние от сопла до детали, что критично для качества реза на крупных форматах.
• Программное обеспечение таких станков включает специальные модули для автоматического раскроя крупных листов с минимизацией отходов и возможностью повторного использования остатков материала. Эффективность использования материала на широкоформатных станках может повышаться на 5–15% благодаря интеллектуальным алгоритмам раскроя.

Станки лазерной резки с рулонной подачей

Для массового производства деталей из тонколистового металла оптимальным решением являются линии лазерной резки с рулонной подачей. Эти установки объединяют функции размотки, загрузки, резки и выгрузки готовых изделий в единый автоматизированный комплекс.

Рулонный размотчик поддерживает рулоны весом до 12–30 тонн и шириной до 2150 мм. Автоматизированная система подачи разматывает материал со скоростью до 15–50 м/мин, обеспечивая непрерывный технологический процесс. Это исключает подготовительные операции по нарезке материала перед основной обработкой, что значительно повышает производительность.

Особенно эффективны такие линии при производстве кровельных и фасадных материалов, элементов вентиляционных систем, деталей для машиностроения и бытовой техники. Конструкция с двумя и более режущими головками позволяет выполнять синхронную резку, многократно повышая производительность по сравнению с одноголовочными станками. Точность контура достигает ±0,5 мм/м при высокоскоростной обработке.

Станки для лазерной резки балки

Обработка длинномерных профилей и балок представляет отдельную задачу в металлообработке. Специализированные лазерные станки для резки балок оснащаются удлиненными рабочими зонами и усиленными системами подачи материала. Такое оборудование необходимо в строительной отрасли, мостостроении и производстве крупных металлоконструкций.

Конструкция этих станков предусматривает мощные зажимные механизмы для фиксации массивных профилей и точные направляющие для перемещения режущей головки вдоль длинной заготовки. Системы ЧПУ с поддержкой сложных трехмерных траекторий позволяют выполнять резку фасонных отверстий и скосов непосредственно на балке, что значительно упрощает последующую сборку конструкций.

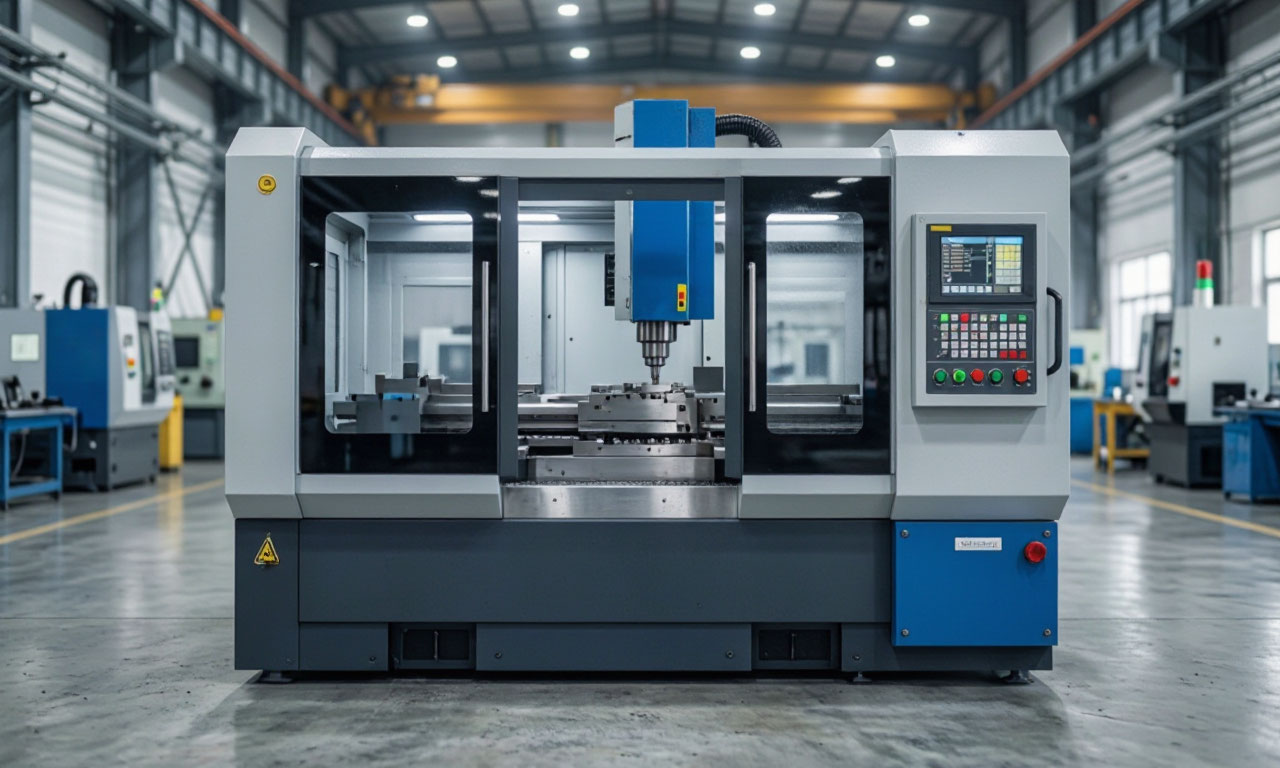

Токарно-фрезерный обрабатывающий центр

Токарно-фрезерные обрабатывающие центры это многозадачное оборудование, объединяющее функции токарного и фрезерного станка. Ключевое преимущество такой компоновки возможность полной обработки детали за один установ, что исключает погрешности базирования, неизбежные при переносе заготовки с одного станка на другой.

На одном таком центре можно выполнять точение, фрезерование, сверление под углом к оси центров, нарезание зубчатых колес, контурное фрезерование, растачивание, долбление и другие операции. Концентрация операций на одном станке позволяет достичь ощутимой экономии за счет отказа от изготовления специальной оснастки для базирования заготовок на смежных операциях.

Применение пятиосевых компоновок расширяет технологические возможности оборудования. Благодаря высокой точности позиционирования и автоматизации процессов обрабатывающий центр позволяет значительно сократить время производственного цикла, обеспечивая при этом высокое качество выпускаемой продукции. Особую ценность это представляет для производства ответственных деталей турбокомпрессоров, корпусных деталей и других сложных компонентов.

Система ЧПУ

• Числовое программное управление является мозгом любого современного станочного комплекса. Система ЧПУ обеспечивает автоматическое выполнение всех операций по заданной программе, исключая влияние человеческого фактора на качество обработки. Современные контроллеры, такие как Fanuc 0i-TF Plus, Siemens 840D sl и отечественные разработки IntNC Pro и FMS-4000, предлагают широкий набор функций для комплексной автоматизации производства.
• Системы ЧПУ поддерживают интерполяцию математический расчет промежуточных точек траектории движения инструмента между заданными координатами. Это обеспечивает плавное движение по сложным контурам и высокое качество обработанной поверхности. Российские системы ЧПУ демонстрируются не только на собственных стендах производителей, но и устанавливаются на серийное оборудование отечественных станкостроительных заводов.
• Программное обеспечение систем ЧПУ включает CAD/CAM модули для проектирования деталей и генерации управляющих программ непосредственно по 3D-моделям. Функции предварительного моделирования процесса обработки выявляют возможные ошибки в программировании еще до запуска станка, что сокращает время наладки и предотвращает аварийные ситуации.

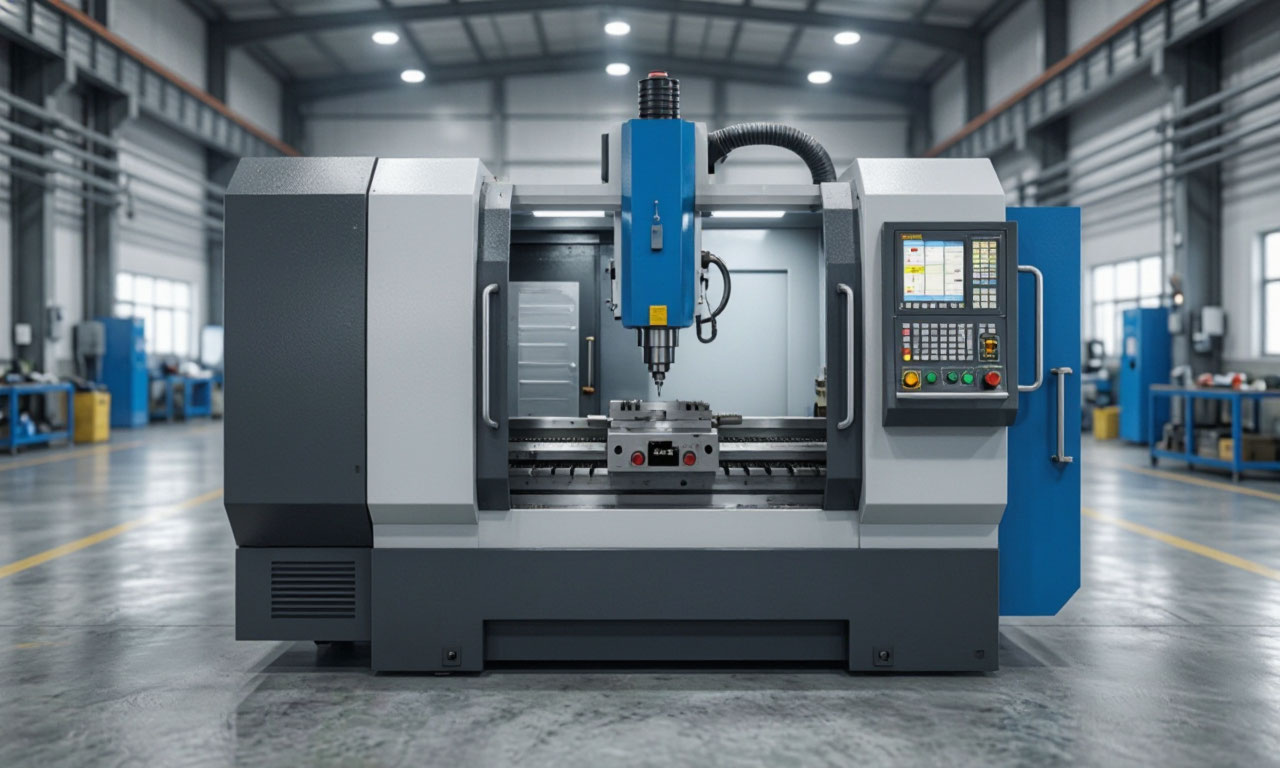

Шпиндель

Шпиндельный узел относится к важнейшим элементам станка, определяющим его производительность и точность. В токарно-фрезерных центрах используются мощные шпиндели с диапазоном частот вращения от 10 до 4000 об/мин и более. Мощность привода главного движения достигает 18–32 кВт в длительном режиме работы, что позволяет обрабатывать заготовки из различных материалов.

Современные мотор-шпиндели российского производства обеспечивают три основных режима работы: силовой для обработки титана и стали (до 10000 об/мин), высокоскоростной для алюминия и стали (до 24000 об/мин) и универсальный (до 15000 об/мин). В токарно-фрезерных центрах может устанавливаться отдельный фрезерный шпиндель с поворотной осью B, обеспечивающей угловое позиционирование инструмента.

Конструкция шпиндельных узлов включает высокоточные подшипники, термосимметричные элементы для исключения влияния температурных деформаций и системы активного контроля инструмента. Внутренний конус шпинделя и диаметр отверстия определяют размеры обрабатываемых заготовок и доступный инструментарий.

Суппорт

Суппорт станка это подвижный узел, несущий режущий инструмент и обеспечивающий его перемещение по координатным осям. Максимальная скорость перемещения суппорта в современных обрабатывающих центрах достигает 20–30 м/мин по оси Z и 15–25 м/мин по оси X. Это позволяет сокращать вспомогательное время на позиционирование инструмента между операциями.

Перемещения суппорта реализуются с использованием шарико-винтовых пар и высокоточных направляющих качения. Косозубые рейки и направляющие обеспечивают тихую и плавную работу механики, а точность позиционирования достигает сотых долей миллиметра. Конструкция суппорта должна обеспечивать высокую жесткость и виброустойчивость для достижения необходимых параметров точности обработки.

В токарно-фрезерных центрах суппорт часто выполняется в виде револьверной головки, позволяющей быстро менять инструмент и выполнять последовательность операций без остановки обработки. Время смены инструмента может составлять 1,3 секунды при фиксированном выборе инструмента.

Резцедержатель

Резцедержатель это узел станка, непосредственно зажимающий режущий инструмент и обеспечивающий его правильное позиционирование относительно заготовки. В токарных операциях используются резцедержатели для крепления токарных резцов, в фрезерных инструментальные патроны для фрез, сверл и других осевых инструментов.

Конструкция резцедержателя должна обеспечивать надежную фиксацию инструмента, исключающую его смещение под нагрузкой. На токарно-фрезерных центрах могут использоваться призматические державки для инструмента размером до 25 мм. Для фрезерного шпинделя важны параметры максимальной длины и веса инструмента до 300 мм и 7 кг соответственно.

Точность установки инструмента в резцедержателе напрямую влияет на качество обработки. Поэтому современные центры оснащаются системами автоматической настройки инструмента вне станка с использованием пресеттеров и оптических приборов контроля.

СОЖ (Смазочно-охлаждающие жидкости)

Смазочно-охлаждающие технологические среды играют критическую роль в процессах металлообработки. СОЖ выполняют несколько функций: охлаждение зоны резания, смазка трущихся поверхностей, удаление стружки и защита оборудования от коррозии. В современных обрабатывающих центрах объем бака СОЖ может достигать 300 литров.

Правильный выбор и обслуживание СОЖ влияет на стойкость режущего инструмента, качество обработанной поверхности и производительность оборудования. В лазерных станках СОЖ не применяется, так как это бесконтактный метод обработки, но для токарно-фрезерных центров система подачи СОЖ с высоким давлением является обязательным элементом.

Системы СОЖ современных станков включают фильтрацию для удаления стружечных частиц, температурный контроль и автоматическую дозировку. Это обеспечивает стабильность свойств жидкости и предсказуемость результатов обработки в течение длительного времени. В токарно-фрезерных центрах СОЖ подается непосредственно в зону резания через внутренние каналы инструмента.

Делительная головка

Делительная головка это устройство для точного поворота заготовки вокруг оси на заданный угол. Применяется при фрезеровании зубчатых колес, шлицевых валов, многогранных поверхностей и других деталей, требующих периодического поворота. В современных обрабатывающих центрах функцию делительной головки выполняет ось C или контршпиндель.

Разрешение непрерывной индексации в современных станках может достигать 0,001 градуса благодаря использованию роликовых передач и высокоточных сервоприводов. Диапазон круговых подач шпинделя в режиме координаты C составляет от 0,014 до 10 об/мин, что позволяет выполнять сложные операции позиционирования.

Делительные головки в составе токарно-фрезерных центров работают в автоматическом режиме по командам ЧПУ, что обеспечивает высокую точность и повторяемость позиционирования. Это критически важно при изготовлении деталей, где требуется точная угловая привязка обрабатываемых элементов.

Люнет

Люнет это дополнительная опора для длинномерных заготовок, предотвращающая их прогиб под действием сил резания. Применяется при обработке деталей типа длинных валов и труб, где отношение длины к диаметру превышает определенные значения. Люнет устанавливается на направляющие станины и поддерживает заготовку в зоне, удаленной от шпинделя.

Токарно-фрезерные центры могут комплектоваться люнетами как в стандартной комплектации, так и по дополнительному заказу. Различают неподвижные и следящие люнеты: первые закрепляются на станине неподвижно, вторые перемещаются вместе с суппортом, поддерживая заготовку непосредственно у места резания.

Применение люнетов позволяет выполнять обработку деталей с большим отношением длины к диаметру с требуемой точностью. Это существенно расширяет технологические возможности обрабатывающего центра и позволяет заменять несколько станков с более скромными характеристиками.

Интерполяция

Интерполяция это алгоритмический метод в системах ЧПУ, обеспечивающий расчет промежуточных точек траектории движения инструмента между заданными координатами. Линейная интерполяция позволяет выполнять прямолинейные перемещения, круговая обрабатывать дуги окружностей, а спиральная сложные пространственные кривые.

Благодаря интерполяции возможна обработка деталей любой геометрической сложности: от простых контуров до трехмерных поверхностей. Современные системы ЧПУ выполняют интерполяцию с высокой точностью и скоростью, обеспечивая плавное движение инструмента без рывков. Это влияет на качество обработанной поверхности и стойкость инструмента.

Функция предварительного чтения программных блоков позволяет системе ЧПУ просчитывать траекторию движения на несколько шагов вперед и оптимизировать режимы резания в зависимости от геометрии обрабатываемого контура. Высокоскоростная резка с использованием интерполяции обеспечивает максимальную производительность при сохранении точности.

Позиционирование

Точность позиционирования является ключевым параметром любого станка с ЧПУ. Она определяет, насколько точно инструмент или заготовка могут быть установлены в заданную точку пространства. В современных лазерных станках точность позиционирования достигает ±0,03 мм, а повторяемость ±0,02 мм.

Достижение высокой точности позиционирования обеспечивается комплексом конструктивных решений: высококачественными направляющими, прецизионными сервоприводами, точными датчиками обратной связи и жесткой конструкцией станины. Сварные станины из углеродистой стали с пределом прочности на разрыв 500 МПа проходят длительный отжиг и вибрационное старение для снятия внутренних напряжений.

Точность позиционирования критически важна для обеспечения взаимозаменяемости деталей и их последующей сборки без подгонки. В современном машиностроении требования к точности постоянно растут, что стимулирует развитие станочных систем с улучшенными характеристиками позиционирования и повторяемости.

Сопоставительная таблица характеристик лазерных станков разных типов

Сопоставительная таблица характеристик токарно-фрезерных центров

Современное оборудование для металлообработки это сложные высокотехнологичные системы, объединяющие механическую точность, электронику и программное обеспечение. Правильный выбор станков и понимание их возможностей позволяют предприятиям значительно повысить производительность и качество продукции.

Технологические тренды демонстрируют движение к комплексной автоматизации, многозадачности оборудования и интеграции производственных процессов.
