Качественная рекламная конструкция работает как самостоятельный медийный канал, эффективность которого определяется не только креативом, но и технической реализацией размещения.

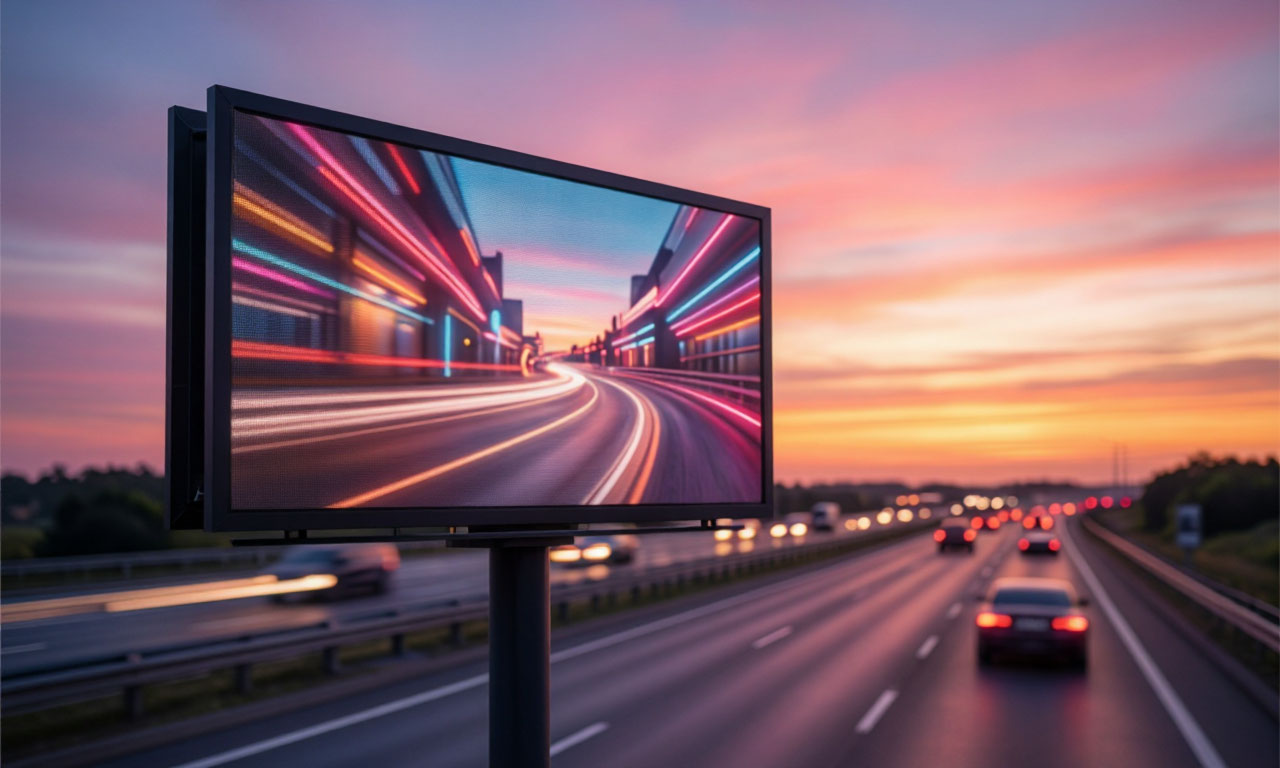

Билборд, установленный с соблюдением нормативов и инженерных требований, привлекает внимание независимо от локации - будь то оживлённый городской проспект или загородная трасса. Техническая составляющая монтажа напрямую влияет на охват аудитории, срок службы конструкции и безопасность окружающих.
Нормативно-правовая база размещения рекламных конструкций
Если вы вдохновились и подумываете где осуществляют изготовление металлоконструкций на заказ, давайте немного остановимся и ознакомимся с законами: размещение наружной рекламы регламентируется Федеральным законом № 38-ФЗ «О рекламе», который устанавливает общие требования к установке и эксплуатации рекламных конструкций.
Юридическое основание для монтажа - разрешение, выдаваемое уполномоченным органом местного самоуправления. Документ получает собственник конструкции или владелец земельного участка, на котором планируется размещение.
Технические параметры конструкций, правила их расположения относительно проезжей части, дорожных знаков и светофоров закреплены в ГОСТ Р 52044-2003 «Наружная реклама на автомобильных дорогах и территориях городских и сельских поселений». Стандарт носит обязательный характер при проектировании, изготовлении и установке средств наружной рекламы. Нарушение требований влечёт административную ответственность по статьям 14.37 и 14.38 КоАП РФ с наложением штрафов до 1 миллиона рублей для юридических лиц.
Изменения, внесённые в ГОСТ в 2016 году, уточнили технические параметры размещения конструкций над проезжей частью, использование арочных конструкций и методику расчёта «коридора безопасности» - минимального расстояния от рекламного щита до края проезжей части.
Классификация рекламных конструкций по типоразмерам и назначению
- Билборды классического формата (6 × 3 м) - наиболее распространённый тип конструкций. Каркас выполняется из стального профиля или нержавеющих труб, обеспечивающих устойчивость к ветровым нагрузкам. Монтаж осуществляется на железобетонные блоки с заглублением фундамента на 15–20 см ниже уровня грунта. Поверхность информационного поля не должна превышать 18 кв. м на одну сторону.

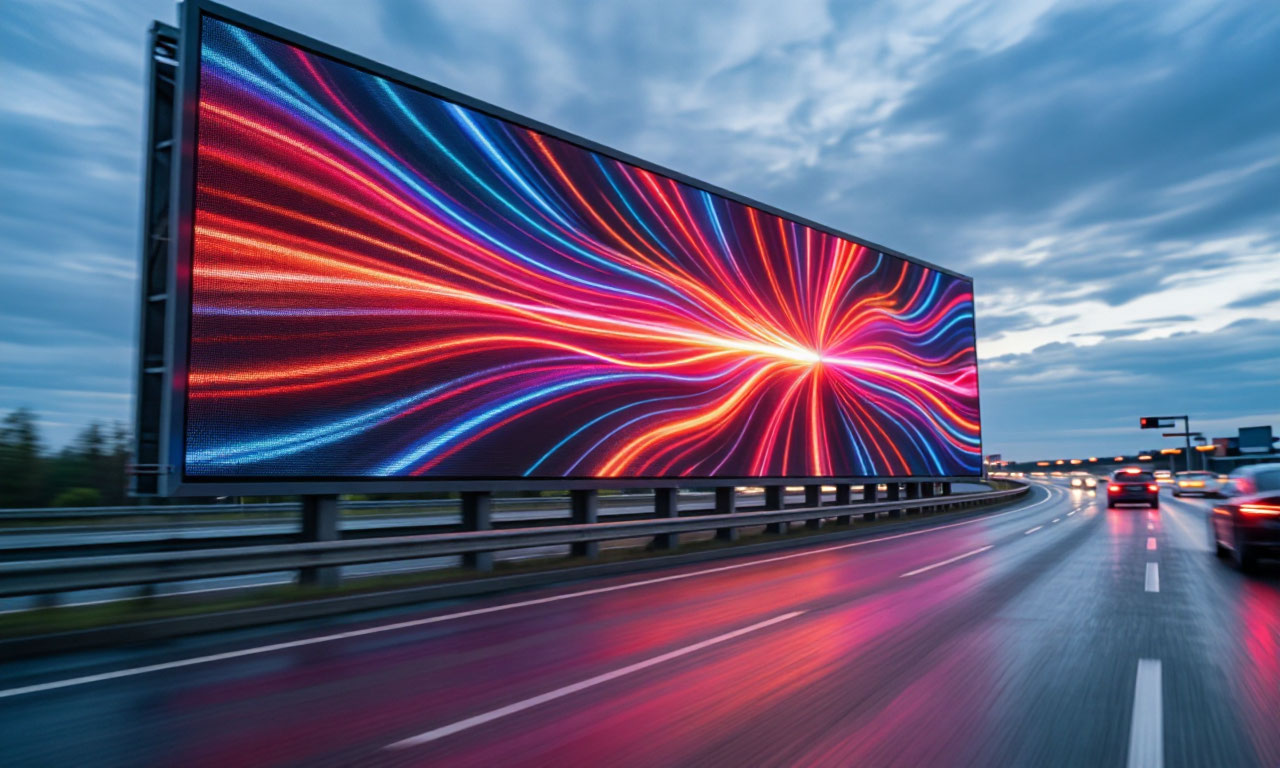

- Суперборды представляют собой усиленные металлоконструкции с увеличенной площадью панелей. Применяются на скоростных магистралях, где необходима видимость за сотни метров. Повышенная парусность требует использования стального профиля большего сечения и фундамента увеличенной толщины. Стандартный размер суперборда может достигать 12 × 6 м.
- Ситиформаты (1,2 × 1,8 м) оборудуются внутренней подсветкой, что обеспечивает читаемость рекламы в тёмное время суток. При монтаже требуется прокладка силового кабеля с соблюдением правил устройства электроустановок. Конструкции размещаются в зонах интенсивного пешеходного трафика - у остановок общественного транспорта, входов в подземные переходы.
- Скроллеры оснащаются вращающимся полотном, на которое нанесено несколько баннеров. Механизм последовательной смены изображений размещается внутри подсвечиваемой рамы. Срок показа одного баннера регулируется программным обеспечением, интервал может составлять от нескольких секунд до минуты.
- Пиллары - трёх- или четырёхгранные тумбы высотой до 3,8 м с размером информационного поля до 1,4 × 3,0 м на каждую грань. Оснащаются внутренним подсветом и системой аварийного отключения. Размещаются на тротуарах или прилегающих газонах, фундамент не должен выступать над уровнем покрытия.
Технические требования к материалам и узлам конструкции
Каркас и рама изготавливаются из стали, устойчивой к коррозии. Выбор сплава определяется условиями эксплуатации: в регионах с повышенной влажностью и перепадами температур применяются материалы с антикоррозийным покрытием или оцинкованные профили. Сварные швы обрабатываются грунтовкой и окрашиваются для предотвращения разрушения металла.
Панели для размещения баннеров производятся из фанеры, пропитанной водоотталкивающим составом, или оцинкованных стальных листов. Толщина материала должна выдерживать ветровые нагрузки без деформации. Для билбордов стандартного размера минимальная толщина фанеры составляет 10 мм, для супербордов - от 15 мм.
Крепёжные элементы (болтовые соединения, фланцы, косынки) требуют закрытия декоративными элементами согласно п. 5.3 ГОСТ Р 52044-2003. Это предотвращает коррозию и исключает доступ посторонних к узлам крепления. Фланцевое соединение приваривается к нижней части металлоконструкции и фиксируется на фундаменте с затяжкой болтов расчётным моментом.
Фундамент и подготовка основания
Заглублённое основание - ключевой элемент устойчивости конструкции. Фундаменты стационарных средств наружной рекламы должны заглубляться на 15–20 см ниже уровня грунта с последующим восстановлением газонного покрытия. Исключение допускается при наличии бортового камня или дорожных ограждений - в этом случае допустимо выступание фундамента до 5 см при условии, что это не создаёт помех пешеходам и уборочной технике.
Тип фундамента определяется массой конструкции и характеристиками грунта. Для билбордов 6 × 3 м применяется монолитная железобетонная плита или система свай с ростверком. Расчёт заглубления выполняется с учётом глубины промерзания грунта в регионе. Песчано-гравийная подушка под фундаментом обеспечивает дренаж и предотвращает пучение.
Подготовка основания включает разметку площадки, выемку грунта, установку опалубки и армирование. Бетон класса не ниже В15 заливается слоями с виброуплотнением. Время набора прочности до монтажа металлоконструкции составляет не менее 28 суток при нормальных условиях твердения.
Ветровые и климатические нагрузки! Расчёт и компенсация
Плоская поверхность рекламного щита площадью до 36 кв. м (для двустороннего билборда) создаёт парусность, требующую учёта при проектировании. Нормативное ветровое давление определяется по картам районирования территории, действующим для строительной климатологии. Для большинства регионов расчёт выполняется на скорость ветра до 30 м/с с коэффициентом пульсации.
При расчёте учитываются следующие факторы:
- высота установки конструкции над уровнем земли;
- тип местности (городская застройка, открытое поле, лесополоса);
- аэродинамический коэффициент формы (для плоского щита - 1,4);
- коэффициент надёжности по нагрузке (от 1,2 до 1,4).
Температурные перепады вызывают линейное расширение металла. Стальной профиль длиной 6 м при изменении температуры на 50°C изменяет размер на 3,6 мм. Это требует использования подвижных соединений и компенсационных зазоров. При отрицательных температурах прочность стали не должна снижаться - применение сплавов с гарантированной ударной вязкостью при минус 40°C обязательно.
Снеговые нагрузки рассчитываются для регионов с интенсивными осадками. Накопление мокрого снега на верхней кромке щита увеличивает массу конструкции на 100–150 кг на погонный метр. Конструктивные элементы должны выдерживать нагрузку от намёрзшего льда без деформации. Рекомендуемый угол наклона верхней кромки - не менее 15 градусов для естественного схода осадков.
Типовые параметры рекламных конструкций
| Тип конструкции | Размер информационного поля (м) | Площадь одной стороны (кв.м) | Тип фундамента | Наличие подсветки |
|---|---|---|---|---|
| Билборд | 6,0 × 3,0 | 18,0 | Монолитная плита / блоки | Опционально (прожекторы) |
| Суперборд | 12,0 × 6,0 | 72,0 | Заглублённый свайный | Опционально |
| Ситиформат | 1,2 × 1,8 | 2,16 | Точечный / одиночный блок | Внутренняя (LED/IP65) |
| Пиллар | 1,4 × 3,0 (на грань) | 4,2 | Стаканный на сваях | Внутренняя |
| Скроллер | 2,0 × 3,0 | 6,0 | Два железобетонных блока | Внутренняя + механизм |
Электробезопасность подсвечиваемых конструкций
Осветительные приборы, используемые в средствах наружной рекламы, должны быть промышленного изготовления и соответствовать требованиям Правил устройства электроустановок. Для ситиформатов, пилларов и скроллеров применяются светодиодные модули со степенью защиты IP65 и выше. Мощность осветительных систем рассчитывается исходя из равномерности освещения информационного поля.
Прокладка силового кабеля осуществляется внутри полых элементов каркаса или в защитных гофрированных трубах. Использование кабелей с двойной изоляцией, устойчивых к ультрафиолету и перепадам температур, обязательно. Ввод кабеля в конструкцию выполняется через герметичные уплотнители, исключающие попадание влаги.
Система заземления металлического каркаса обязательна для всех конструкций с электропитанием. Сопротивление контура заземления не должно превышать 4 Ом. Устройство защитного отключения устанавливается на вводном распределительном щите.
Осветительные приборы монтируются таким образом, чтобы исключить прямое попадание световых лучей на проезжую часть. Это требование предотвращает ослепление водителей. Включение и выключение подсветки синхронизируется с наружным освещением. Установка фотореле или астрономического таймера обеспечивает автоматический режим работы.
Ограничения по размещению и зоны безопасности
ГОСТ Р 52044-2003 устанавливает минимальные расстояния от рекламных конструкций до бровки земляного полотна: 10 м вне населённых пунктов и 5 м в городах и посёлках. Запрещается размещение щитов на одной опоре с дорожными знаками и светофорами, над проезжей частью, на железнодорожных переездах, в туннелях и под путепроводами.
Коридор безопасности - пространство вдоль автомобильной дороги, в пределах которого размещение рекламных конструкций ограничено или запрещено. Расчёт границ выполняется с учётом интенсивности движения, радиуса поворота и наличия примыкающих дорог. На скоростных трассах требования ужесточаются из-за сокращённого времени реакции водителя.
Запрещена установка на опорах ЛЭП, мостовых сооружениях без согласования с владельцами инфраструктуры. Присоединение к зданиям требует соблюдения архитектурных ограничений - реклама не должна закрывать остекление витрин, арочные проёмы и декоративные элементы фасада.
Безопасное расстояние от жилых зданий до рекламных конструкций с динамической сменой изображения составляет не менее 50 м. Для статичных щитов с наружным освещением нормируется уровень светового потока, направленного в окна квартир.
Этапы монтажных работ: от разметки до пуска
Геодезическая разметка выполняется с привязкой к местности. Координаты углов конструкции фиксируются относительно красных линий и существующих зданий. При размещении вблизи дорог учитывается расстояние до знаков и светофоров по таблице 1 из ГОСТ Р 52044-2003.
Земляные работы включают рытьё котлована под фундамент. Глубина определяется расчётом, минимальное заглубление - ниже уровня промерзания. Для конструкций на железобетонных блоках достаточна подготовка песчаного основания без монолитной заливки.
Монтаж опорной части - установка металлических стоек на фундамент с выверкой вертикальности. Отклонение от оси не должно превышать 5 мм на метр высоты. Временное раскрепление расчалками сохраняется до полной фиксации.
Сборка каркаса производится на земле с последующим подъёмом краном. Сварка ответственных узлов выполняется аттестованными сварщиками. Качество швов контролируется визуально и инструментально (ультразвуковой контроль или капиллярная дефектоскопия).
Фиксация на опоре осуществляется фланцевым соединением. Болты затягиваются динамометрическим ключом с усилием, указанным в проекте. Контрольная проверка затяжки выполняется через 14 дней после монтажа.
Прокладка электропроводки выполняется до облицовки панелями. Кабели заземляются, изолируются, фиксируются внутри каркаса хомутами. Подключение осветительных приборов проверяется тестером изоляции.
Облицовка рамы - крепление листов фанеры или стали к каркасу. Крепёж выполняется оцинкованными саморезами с шагом 200–300 мм. Стыки листов должны совпадать с элементами каркаса для предотвращения деформации.
Противодействие вандальным воздействиям и аварийная защита
Конструкция должна выдерживать давящие нагрузки и попытки сноса. Стальные опоры рассчитываются с коэффициентом запаса не менее 2,0 по отношению к нормативным нагрузкам. Защита от тарана обеспечивается установкой ограждающих бетонных блоков или металлических надолб на высоту 1 м от уровня земли.
Крепёжные элементы с внешней стороны скрываются или выполняются со специальным профилем, препятствующим откручиванию обычными инструментами. Винты со звёздочкой Torx или шестигранные с цилиндрическим отверстием затрудняют демонтаж.
Устойчивость к намерзанию льда обеспечивается гладкой поверхностью панелей и отсутствием выступающих элементов, за которые может зацепиться инструмент. При интенсивных осадках в зимний период рекомендуется антиобледенительное покрытие информационного поля.
Аварийная система отключения электроэнергии монтируется в доступном месте у основания конструкции. Рубильник или автоматический выключатель размещаются в запираемом шкафу. Маркировка на корпусе указывает назначение.
Маркировка и эксплуатационное обслуживание
Каждая рекламная конструкция должна иметь маркировку с указанием рекламораспространителя и номера телефона. Размер шрифта позволяет прочитать текст с ближайшей полосы движения. Маркировка размещается под информационным полем или на опоре на высоте 1,5–2 м от уровня земли.
Эксплуатационное обслуживание включает ежеквартальный осмотр металлоконструкции с проверкой:
- состояния сварных швов и болтовых соединений;
- коррозии элементов каркаса;
- надёжности крепления панелей;
- работоспособности осветительных приборов;
- состояния контура заземления.
Замена баннеров производится бригадой из двух человек с использованием автовышки или промышленного альпинизма. Снятие старого полотна выполняется без повреждения покрытия панелей. Натяжение нового баннера должно быть равномерным - складки и перекосы снижают качество демонстрации.
Смена изображений на скроллерах и дисплеях производится по регламенту производителя. Для скроллеров с механическим приводом требуется смазка подшипников и проверка натяжения полотна через каждые 10 000 циклов смены.
Соблюдение нормативных требований и техническая грамотность на всех этапах - от проектирования до эксплуатации - обеспечивают безопасность рекламных конструкций и их эффективность как медийного инструмента. Качественный монтаж исключает риски для водителей, пешеходов и самой рекламной поверхности, гарантируя долгосрочную работу без внеплановых вмешательств.
