Механизация процессов кормления на комплексах КРС замкнутая система, где отказ одного звена останавливает работу всего поголовья. Скребковые транспортеры и мобильные кормораздатчики работают в среде с агрессивной химической средой (кислоты силоса) и высокими ударными нагрузками.

Стратегия обслуживания здесь строится не на реакции на поломку, а на предиктивной диагностике - замене узлов до момента их катастрофического разрушения. Опыт показывает, что простои по причине порванной цепи или заклиненного редуктора обходятся ферме дороже, чем ежемесячная профилактика.

Диагностика износа

Тяговые органы «кровеносная система» кормоцеха. Основным рабочим элементом здесь выступает цепь двухрядная. В отличие от стандартных промышленных конвейеров, сельскохозяйственные агрегаты работают в режиме частых пусков и остановок при максимальной загрузке.

 Проблемы:

• Появление «волны» на холостой ветви или провисание цепи более чем на 2-3% от межосевого расстояния. Допустимое провисание обычно нормируется в 1-2% от длины участка, но для тяжелых кормов показатель снижают до минимума. Визуально это проявляется в том, что цепь начинает задевать за дно желоба или направляющие. Более точный метод - линейное удлинение цепи. Для шага 9,525 мм (06C-2) критическим считается износ шарниров, когда общая длина 10 звеньев увеличивается на 3-5 мм против номинала. Допускать большего нельзя, так как это приведет к несоответствию окружного шага цепи и звездочки.
• Состояние звездочек оценивают отдельно. В идеале зуб должен иметь ровную, симметричную форму. При эксплуатации скребкового транспортера кормораздатчика рабочая поверхность зуба изнашивается асимметрично. Если зуб приобретает форму «крюка» или его толщина у вершины уменьшилась на треть, звездочку снимают. Промедление с заменой изношенной звездочки убивает новую цепь: шаг не совпадает, и нагрузка ложится не на весь шарнир, а на 1-2 звена. В таких условиях ресурс новой цепи сокращается до 2-3 недель.

Типовые неисправности цепных передач кормораздатчиков

Практика эксплуатации выделяет несколько характерных дефектов.

Заклинивание цепи на звездочке обычно происходит при износе втулок или попадании постороннего предмета (камень, обрывок проволоки). Если звездочка не хромает, но цепь ложится на нее не плавно, а с ударом верный признак растянутого шага.

Односторонний износ пластин свидетельствует о перекосе осей. В кормораздатчиках это часто происходит из-за деформации рамы или износа подшипников натяжного вала. Когда цепь работает под углом, нагрузка концентрируется на кромках внутренних пластин, что ведет к их микротрещинам и последующему разрыву.

Коррозия звеньев - отдельная проблема. Агрессивная среда силоса и жидких кормов вызывает точечную коррозию валиков, что блокирует их вращение во втулках. Цепь деревенеет, шарниры теряют подвижность, что вызывает ударные нагрузки при набегании на звездочку.

Обслуживание двухрядной цепи 06C-2 в агрессивной среде

Двухрядная цепь 06C-2 (ISO-606) имеет шаг 9,525 мм и разрушающую нагрузку около 15,8 кН. Ее конструктивная особенность - увеличенная ширина за счет двух рядов, что требует строгой параллельности валов. Обслуживание включает в себя жесткий график очистки. Навозные массы и остатки корма набиваются между пластинами, создавая абразивную пасту. Ежедневный осмотр должен сопровождаться продувкой сжатым воздухом. Скребки не должны касаться днища, но зазор менее 5 мм ведет к забиванию цепи. Регулировка натяжения производится винтовыми или пружинными механизмами. При этом проверяют равномерность натяжения обеих ветвей двухрядной цепи; если одна ветвь ослабла больше другой, значит, наблюдается кручение нагрузки или деформация вала.

Особенности смазки
Смазка для цепи 06C-2 на молочной ферме - вопрос критический, но требующий осторожности. Обычные пластичные смазки типа солидола или Литола-24 здесь не подходят. Они притягивают пыль, абразив и силосную кислоту, превращаясь в абразивную пасту. Рекомендуются проникающие смазки на масляной основе (например, моторное масло с высокой вязкостью, подаваемое капельно или кисточкой). Оптимальный вариант для открытых транспортеров - графитовая смазка или «сухая» смазка (с металлическими наполнителями).

Она не собирает грязь на открытых участках. При работе в помещении с высокой влажностью применяют биоразлагаемые масла, стойкие к вымыванию. Интервал смазки: каждые 100-150 моточасов для обычного режима, каждые 50 часов при работе на силосе с высоким содержанием кислот.

Замена растянутой цепи и звездочек

Ключевое правило: на изношенный вал нельзя ставить новый комплект. Процедура замены начинается с отключения привода и снятия предохранительных кожухов. Ослабляем натяжное устройство до упора. Разъединяем цепь: в стандартной 06C-2 должно быть соединительное звено (защелка или шплинт). Если цепь порвалась не по соединительному звену, используется ремонтное звено (переходное). Демонтаж старой цепи сложен из-за коррозии валов. Нельзя выбивать штифты кувалдой без поддержки - гнется пластина. Используется выжимка или аккуратный съемник.

После снятия цепи осматривают посадочные места звездочек на валу. Шпонки и пазы не должны иметь следов смятия или задиров. Перед установкой новые звездочки прогревают до 80-100°C, если они сидят на валу с натягом. Устанавливают звездочки на валы, добиваясь совпадения средних плоскостей зубчатых венцов по линейке или струне. Допустимое смещение плоскостей для 06C-2 - не более 1 мм на 100 мм ширины.

Монтаж и натяжение
Новую цепь 06C-2 навешивают на обе звездочки. Соединительное звено устанавливают так, чтобы защелка снаружи смотрела в сторону движения, это исключает зацеп за препятствия. Смыкание концов цепи выполняется без приложения грубой силы - если звенья не сходятся, проверяют провисание или слегка проворачивают звездочку. Регулировка натяжения: оптимальный провис на нижней ветви составляет 10-20 мм при приложении усилия пальцем.

• Слишком тугое натяжение создает нагрузку на подшипники и ведет к быстрому нагреву шарниров.
• Слишком слабое - ведет к вибрации. После регулировки обязательно проверяют соосность звездочек еще раз. Защитный кожух возвращают на место, так как на ферме даже небольшой камень, попавший в цепь, рвет ее моментально.

Ремонт и регулировка скребкового транспортера

Кормораздатчик ТВК-80Б, ТСН-160, ТСН-3Б или их импортные аналоги работают по единому принципу: скребки проталкивают корм по желобу. Основная проблема износ днища желоба и поломка самих скребков. При капитальном ремонте необходимо контролировать зазор между скребком и дном. Если нижняя кромка скребка стерта более чем на 10-15 мм, его переворачивают (если он симметричный) или заменяют. Неисправность гидравлики или винтовых натяжителей устраняется по факту: винты должны легко вращаться, без закусывания резьбы. Перед запуском после ремонта производится обкатка: транспортер прогоняется вхолостую в течение 10-15 минут. При этом прослушиваются шумы. Резкие щелчки говорят о том, что скребки цепляют за стыки или сварные швы желоба. Гул - о проблемах в редукторе или подшипниках.

Восстановление желоба
Профилактика включает в себя также выравнивание бортов желоба. Скребковый транспортер не терпит изгибов короба. Погнутый борт увеличивает нагрузку на цепь, так как скребок начинает клинить. При ремонте старых ферм часто практикуется футеровка днища полимерными листами (полиэтилен высокой плотности). Это снижает трение и защищает металл от кислот. Однако при такой модернизации нужно корректировать длину скребков, иначе они будут скрести по пластику с чрезмерным усилием, быстро изнашивая как себя, так и цепь 06C-2.

Для раздатчиков с дозирующей заслонкой критично состояние шибера. Задвижка должна перекрывать сечение желоба плотно, но без перекоса. Ослабшие направляющие полосы подваривают. Свободное скольжение шибера проверяют после каждого ремонта звездочек, так как малейшее смещение рамы заклинивает заслонку.

Периодичность технического обслуживания агрегатов

Строгий регламент ТО для цепных транспортеров молочных ферм включает ежесменный, ежемесячный и сезонный объемы работ. При ежесменном осмотре (ЕО) проверяют: натяжение цепи, отсутствие посторонних шумов, целостность скребков и состояние подшипников натяжного устройства. Обнаруженные звенья с трещинами на пластинах немедленно заменяются. При

ТО-1 (каждые 200-300 часов работы) выполняют: полную очистку желоба и цепи от навоза, проверку зазоров, протяжку креплений натяжного устройства и редуктора. Проводится замена смазки в подшипниках натяжных и приводных валов. Проверяется уровень масла в редукторе.

При ТО-2 (раз в полгода или после сезона кормозаготовки) выполняют частичную разборку: снимают цепь, промывают ее в керосине или дизтопливе, осматривают шарниры. Проверяют износ валиков: допустима выработка до 0,3 мм на диаметр. Звездочки проверяют на биение. Если биение превышает 2 мм, узел отправляется в ремонт. Винтовые натяжители консервируют графитовой смазкой. Также проверяют состояние изоляции и крепление электродвигателя.

Критический износ валов и подшипников

Часто ремонт цепи 06C-2 не решает проблему вибрации. Причина кроется в износе посадочных мест вала под звездочкой. Если вал имеет конусность или выработку (износ более 0,1-0,2 мм), звездочка «играет» на ходу. Восстановление валов на фермах часто выполняется методом металлизации или наплавки с последующей проточкой. Подшипники натяжных станций работают в самых тяжелых условиях - туда летит грязь от скребков. Предпочтительны закрытые подшипники с двухсторонним уплотнением. Замену подшипников производят, когда при ручном проворачивании чувствуются щелчки или неравномерное вращение. Осевой люфт в натяжном валу не допускается. При регулировке натяжных винтов нужно добиваться, чтобы ось вала была строго перпендикулярна движению цепи. Перекос оси вала - главная причина того, что двухрядная цепь сходит со звездочки или рвется по внешней стороне пластин.

Типичные ошибки при обслуживании

Начинающие механизаторы часто нарушают технологию замены соединительного звена. При установке пружинной защелки (клипсы) на цепь 06C-2 необходимо направлять открытую сторону защелки против направления вращения. Если поставить наоборот, защелка ударится о зуб звездочки, деформируется и вылетит, разорвав ветвь. Следующая ошибка - использование переходных (половинчатых) звеньев в высоконагруженных участках. Такие звенья имеют пониженную усталостную прочность, их применение оправдано только для ремонта на время. Для капитального ремонта используют только полноценные соединительные звенья, соответствующие стандарту ISO-606. Нельзя монтировать цепь «внатяг» без ослабления натяжного устройства.

Это приводит к выдавливанию пластиковой смазки из подшипников еще до старта. Запрещается использовать газовую резку для снятия заевшей звездочки - термическое воздействие нарушает твердость вала. Лучше применять съемники и смазку проникающего действия (WD-40 или аналоги). Игнорирование контроля параллельности валов после сварных работ на раме - тоже типичный просчет, сводящий на нет ресурс новой дорогостоящей цепи.

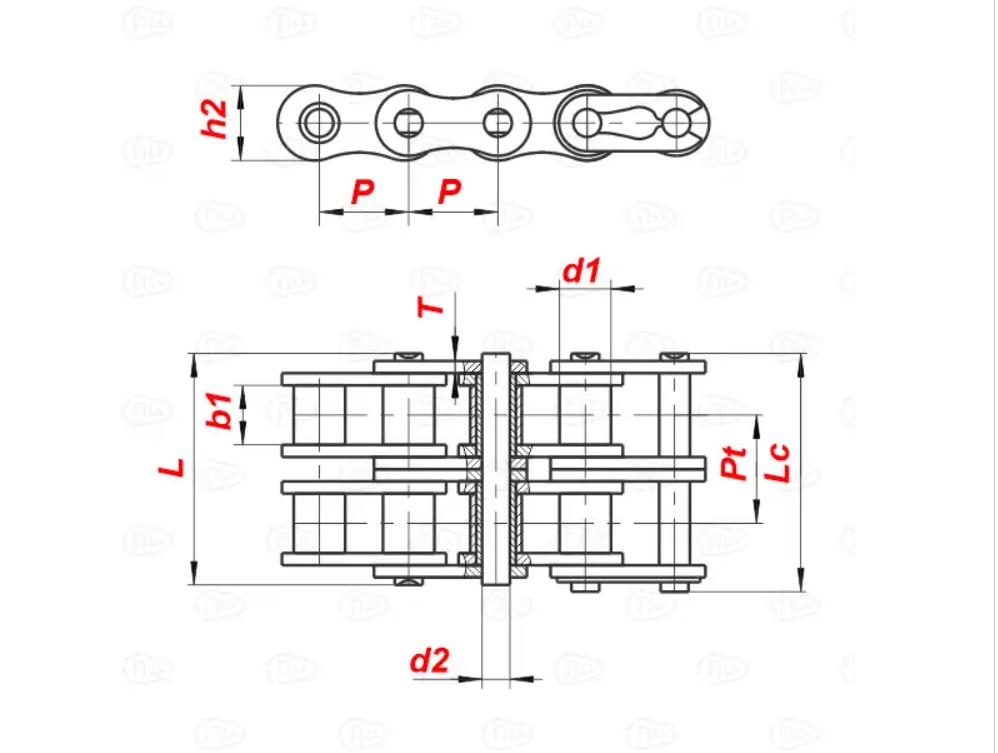

Технические детали цепи 06C-2. Основные характеристики

Цепь 06C-2 относится к семейству втулочно-роликовых цепей по стандарту ISO-606. Ее маркировка расшифровывается так: «06» - номер серии с шагом 9,525 мм, «С» - указывает на усиленную версию (heavy duty) с увеличенной несущей способностью пластин, «2» - двухрядное исполнение. Конструкция включает в себя наружные пластины, внутренние пластины, валики (оси), закаленные втулки и ролики. Ролик свободно вращается на втулке, что снижает трение при контакте с зубом звездочки. В двухрядном варианте все элементы дублируются, а средние пластины являются общими для обоих рядов. Такая геометрия позволяет передавать почти вдвое большую нагрузку по сравнению с однорядной цепью 06C-1 при том же шаге.

Контрольные параметры для приемки
При покупке новой цепи каждый механизатор должен проверить три критических размера. Шаг цепи P = 9,525 мм измеряют под нагрузкой. Допустимое отклонение для нового изделия - не более +0,08 мм на 10 звеньях. Диаметр ролика d1 = 5,08 мм влияет на зацепление со звездочкой. Если ролик меньше или больше на 0,1 мм, цепь будет бить по вершинам зубьев. Внутренняя ширина b1 = 4,77 мм должна строго соответствовать толщине звездочки. Свободный ход цепи на звездочке в поперечном направлении не должен превышать 0,3-0,5 мм. Поперечный шаг Pt = 10,13 мм расстояние между осями соседних рядов. Этот параметр критичен для подбора сдвоенных звездочек. При монтаже двухрядной цепи на звездочку с неверным Pt возникает перекос и частичный сход звеньев.

Разрушающая нагрузка и масса
Разрушающая нагрузка Q = 15,80 кН означает, что цепь гарантированно выдерживает статическое натяжение 1580 кгс. Но рабочая нагрузка на транспортере кормораздатчика не должна превышать 1/6 от разрушающей - примерно 2,6 кН (260 кгс). Превышение ведет к усталостному разрушению пластин через 10^6-10^7 циклов нагружения. Масса одного погонного метра составляет 0,63 кг. Для транспортера длиной 50 метров значительное провисание собственного веса цепи (31,5 кг плюс скребки) требует дополнительного натяжения. Этот фактор учитывают при расчете мощности привода. Более тяжелая цепь (подделки часто весят 0,55-0,58 кг из-за облегченных пластин) работает хуже - ее ресурс ниже на 30-40%.

Выбор цепи 06C-2 для разных типов кормов

Силос с высокой кислотностью (pH 3,5-4,5) агрессивен к валикам цепи. Стандартная цепь 06C-2 имеет поверхностное цианирование на глубину 0,2-0,4 мм. Для кислых кормов целесообразно применять цепи с хромовым или никелевым покрытием. Хотя они дороже на 40-60%, ресурс увеличивается в 2-3 раза. При работе с влажными кормами (барда, жом) важна коррозионная стойкость внутренних втулок. В этих средах стандартная цепь теряет подвижность шарниров через 200-300 часов. Рекомендуется использовать цепи с термообработанными валиками из стали 40Х с твердостью 45-50 HRC - они противостоят абразивному износу от частиц песка, который часто попадает с корнеклубнеплодами.

Сухие рассыпные корма
Для комбикормов и зерновой смеси основная угроза - не коррозия, а абразивная пыль. Она набивается между пластинами и работает как наждак. В таких условиях эффективна цепь 06C-2 с увеличенными зазорами между пластинами (так называемые «пылезащищенные» модификации). Производители маркируют их суффиксом «D» (dustproof). У таких цепей внутренний зазор увеличен с 0,2 мм до 0,4-0,5 мм, что позволяет пыли высыпаться обратно. Пластины у них чаще всего имеют черную оксидированную поверхность вместо блестящей, так как оксидирование снижает адгезию частиц.

Совместимость цепи 06C-2 со звездочками

Звездочка под цепь 06C-2 должна иметь профиль зубьев по стандарту ISO 606. Ключевой параметр - ширина зуба по дну впадины. Для двухрядной цепи поперечный шаг 10,13 мм требует, чтобы звездочка имела две параллельные дорожки с расстоянием между центрами 10,13 мм. Нельзя использовать звездочки от цепи 06B (шаг 9,525 мм, но с другим профилем ролика - 6,35 мм). Ролик 5,08 мм проваливается в более широкую впадину цепи 06B, что вызывает ударные нагрузки. Практическая таблица совместимости: звездочки с числом зубьев z=13, 15, 17, 19 наиболее распространены на кормораздатчиках. Меньшее число зубьев (z=10-12) вызывает повышенный износ шарниров из-за угла поворота звена более 15 градусов на каждый зуб.

Зацепление и износ
При износе звездочки впадины становятся глубже. Контрольный способ: вложить новую цепь в старую звездочку и проверить касание. Если цепь касается впадины не роликом, а внутренней пластиной - звездочка изношена катастрофически. Ремонт таких звездочек наплавкой экономически нецелесообразен для малых диаметров из-за коробления. Только замена. Для промежуточного износа разрешена доводка впадин цельной фрезой, но только на станке, не болгаркой.

Восстановление растянутой цепи 06C-2

Удлинение цепи на 2-3% от первоначальной длины считается естественным износом шарниров. При удлинении на 4-5% цепь подлежит замене, но в полевых условиях допускается удаление одного звена из каждых 50-60 (укорачивание). Операция требует выпрессовки валиков и повторной сборки с сохранением соединительного звена.

Однако такая цепь уже имеет увеличенные зазоры во всех остальных шарнирах, и укорочение лишь отсрочит замену на 200-300 часов. Более эффективный метод - ротация цепи: на транспортерах с реверсивным движением (двусторонняя подача) цепь можно перевернуть. Поскольку рабочие нагрузки неравномерны по длине, после снятия цепи ее разворачивают на 180 градусов относительно направления движения. Это работает, если удлинение не превысило 2,5%. На практике такой прием дает дополнительно 30-40% ресурса.

Замена валиков и втулок
Капитальный ремонт цепи 06C-2 с заменой всех валиков экономически оправдан только для очень длинных цепей (более 100 м) или для дефицитных импортных цепей. Процесс трудоемкий: выпрессовывают каждый валик, извлекают старые втулки, запрессовывают новые. Требуется пресс усилием 3-5 тонн и калибр для контроля диаметра втулки после запрессовки (5,08 +0,02 мм). В фермерских условиях такой ремонт не практикуют - дешевле купить новую цепь. Исключение - цепи с оригинальной термообработкой под конкретное оборудование, где цена доступа в 5-6 раз выше стандарта.

Хранение и консервация запасной цепи 06C-2

Нераспакованная заводская цепь имеет заводскую консервационную смазку темно-желтого цвета. Она не предназначена для работы, а лишь защищает от коррозии при хранении до 2-3 лет. Если цепь лежит в сыром складе более года, смазку обновляют. Лучший метод хранения: цепь подвешивают в сухом помещении при температуре выше +5°C. Нельзя хранить цепь на бетонном полу - капиллярная влага вызывает точечную коррозию на пластинах. Каждые 6 месяцев цепь проверяют: выборочно 2-3 звена сгибают для проверки подвижности шарниров. Если шарниры хрустят или заклинивают - консервация нарушена. Цепь промывают в керосине, сушат и наносят тонкий слой предохранительной смазки (пушсало или пушечная смазка).

Маркировка и подделки
Оригинальная цепь 06C-2 проверенных брендов (Tsubaki, Renold, Regina, отечественная ДИНА) имеет клеймо на каждой наружной пластине - логотип и штамп «06C-2». Подделки часто не имеют маркировки или имеют расплывчатую гравировку. Проверка простая: взвесить 1 метр цепи. Допустимое отклонение от 0,63 кг не более ±3%. Облегченная цепь с массой 0,58 кг при той же разрушающей нагрузке невозможна - значит, занижена толщина пластин или в них использована низколегированная сталь.

Такая цепь рвется при нагрузке не 1580 кг, а 800-1000 кг. Еще один признак: цвет. Оригинальная цепь чаще имеет матовый серо-стальной оттенок без яркого блеска. Слишком блестящая цепь - признак низкой твердости поверхностного слоя валиков.
