Офисные электронные табло и часы: стандартный функционал и технические характеристики

Базовое предназначение офисных электронных табло сводится к наглядной презентации хронометрической и календарной информации. Устройства работают в попеременном режиме: экран демонстрирует текущее время в формате «часы:минуты», затем сменяет его на дату - «число.месяц».

Такой подход позволяет одному компактному табло выполнять две функции без увеличения физических размеров и стоимости оборудования. Отдельно нужно сказать, что такие табло практически не нуждаются в обслуживании, потому что не содежат в себе классические часовые механизмы и движущиеся части, которые могли бы выйти из строя.

Цифровое табло строит изображение с помощью 4-х разрядного индикатора. Двоеточие между разрядами часов и минут мигает в секундном ритме, визуально подтверждая работоспособность внутреннего генератора. При отображении даты крайние левые разряды показывают число (01–31), правые - номер месяца (01–12). Старшие разряды при выводе чисел первого десятка заполняются нулём, что обеспечивает стабильную ширину информационного поля и исключает «прыгающие» цифры.

Диапазон визуальной доступности и габариты индикаторов

Высота светодиодных индикаторов в офисных моделях варьируется от 80 до 500 мм. Чем выше помещение и длиннее дистанция до наблюдателя, тем крупнее требуются цифры. Для стандартного офиса с высотой потолков 2,5–3 метра достаточно индикаторов 80–150 мм - их читаемость сохраняется с 15–20 метров. Если табло устанавливается в просторной зоне ресепшн, конференц-зале на 100 мест или в коридоре большой длины, выбирают модели с высотой знаков от 200 мм и выше.

Угол обзора светодиодных матриц достигает 120 градусов, что позволяет видеть показания сбоку без искажения яркости и формы цифр. Прямое попадание света от окон или люстр не делает информацию нечитаемой - светодиоды имеют собственную высокую светоотдачу.

 Расчёт дистанции видимости простой: при высоте цифр 100 мм табло уверенно считывается с 35–40 метров, при 500 мм - со 150–200 метров в зависимости от освещённости помещения.

Цветовая гамма светодиодного свечения

Производители предлагают пять стандартных цветов индикации: красный, зелёный, жёлтый, синий и белый. Красный спектр минимально рассеивается в воздухе и остаётся контрастным в помещениях с дымкой, пылью или паром. Зелёный и жёлтый цвета обеспечивают максимальную яркостную отдачу при среднем энергопотреблении - оптимальный выбор для помещений с высоким уровнем естественного освещения.

• Белый и синий варианты выглядят современно, меньше утомляют зрение при длительном наблюдении, но требуют более мощных источников питания для достижения той же яркости, что у красных аналогов.

Цвет подбирают под интерьер и характер задач. Для строгого переговорного зала или кабинета руководителя предпочтителен белый или синий. Для производственного цеха или склада, где важна мгновенная фиксация времени с большого расстояния - красный или жёлтый. В торговых залах и холлах часто используют зелёный - он ассоциируется со статусом «активно», «открыто», «работает».

ИК-пульт дистанционного управления: принцип работы и дальность

Настройка офисного табло производится исключительно с инфракрасного пульта. Дальность уверенного приёма команд достигает 10 метров при прямой видимости между излучателем пульта и приёмником на корпусе табло. ИК-канал не создаёт радиопомех, не требует регистрации частот и не конфликтует с Wi-Fi, Bluetooth или сотовыми сетями. Минус - необходимость направлять пульт примерно в сторону устройства без физических преград (стен, колонн, плотного стекла).

Пульт позволяет корректировать три группы параметров: текущие значения времени и даты, интервалы попеременного отображения данных, яркость свечения индикаторов. Вход в режим редактирования происходит по нажатию служебной кнопки, после чего первая цифра на табло начинает мигать. Цифровые клавиши «0»–«9» вводят новые значения, курсор автоматически переходит к следующему разряду. Подтверждение изменения - пятикратное мигание всего дисплея. Выход из любого режима настройки - отдельная кнопка «ВЫХОД».

Корректировка времени и даты через пульт

Процесс синхронизации табло с реальным временем занимает не более 30 секунд. Оператор последовательно устанавливает часы (00–23), минуты (00–59), затем число (01–31) и месяц (01–12). Встроенный календарь табло автоматически учитывает поправку на количество дней в месяцах, включая февраль високосных лет, в диапазоне до 2099 года. После установки времени внутренние часы реального времени продолжают ход на резервном питании даже при отключении основного напряжения 220В.

Точность хода кварцевого генератора в офисных табло составляет ±1 секунда в сутки при комнатной температуре. Для большинства организаций этого достаточно. Если требуется абсолютная синхронизация с единым временем (например, в диспетчерских или банковских центрах), выбирают модели со спутниковым приёмником GPS/Глонасс или синхронизацией по протоколу NTP.

Интервалы отображения параметров

Попеременный режим работы настраивается по времени демонстрации каждого блока информации. Пульт ДУ позволяет задать продолжительность показа для времени и даты отдельно в диапазоне от 1 до 99 секунд каждое. Стандартная заводская установка: 10 секунд время, 5 секунд дата. Такое соотношение признано оптимальным: время - первичный параметр, его показывают дольше, дату сверяют реже.

Если выставить значение 00 для любого параметра, табло перестанет его показывать вообще - экран будет демонстрировать только оставшийся тип данных. Полезно, когда дата не нужна (например, на производственной линии важен только учёт минут рабочей смены).

 Максимальная задержка 99 секунд создаёт ощущение «зависшего» дисплея - пользователи могут решить, что устройство неисправно. Рекомендованный диапазон: 5–15 секунд на параметр.

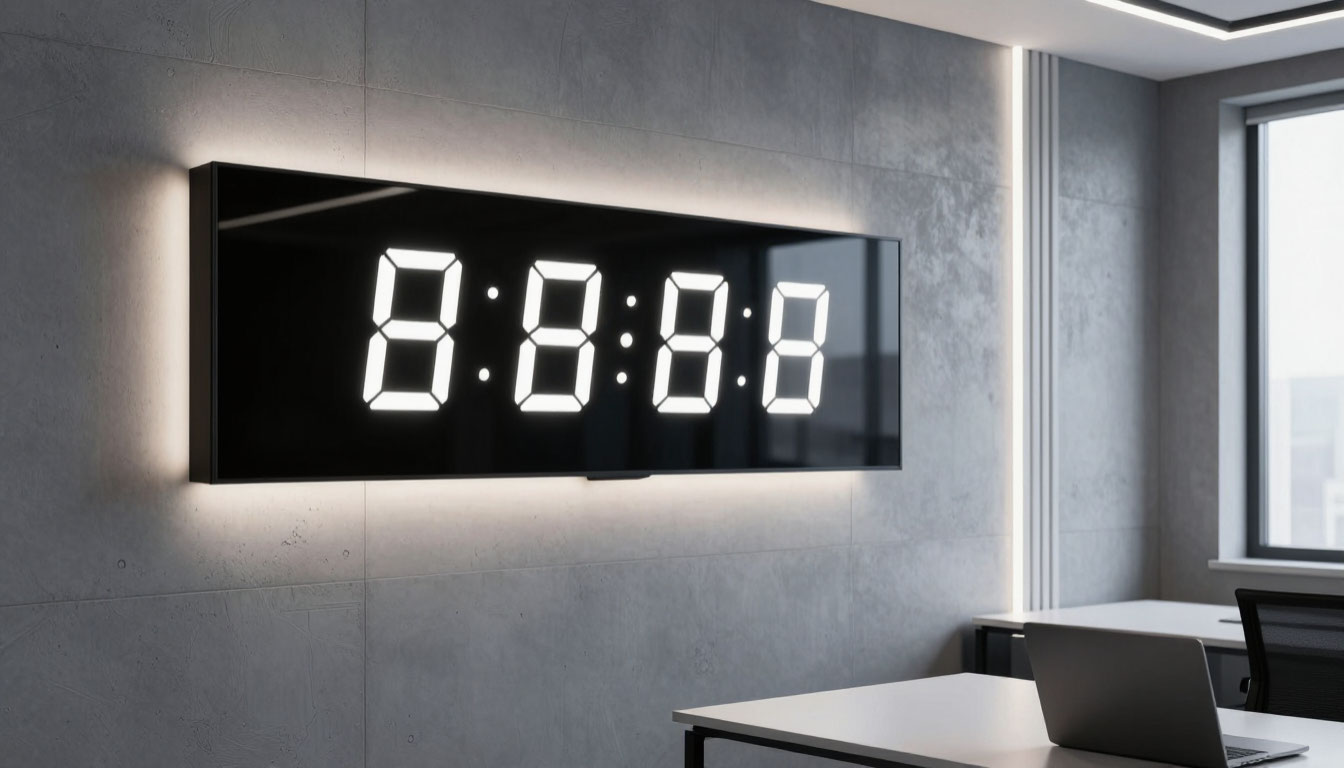

Настройка яркости свечения: практические рекомендации

Яркость индикаторов регулируется с того же ИК-пульта кнопками «+ ЯРК» и «- ЯРК» и имеет 10 фиксированных градаций. Выбор уровня определяется освещённостью в месте установки. В тёмном конференц-зале или помещении для просмотра презентаций достаточно 1–3 уровня - глаза не устают, светодиоды не слепят. В ярко освещённом холле или у панорамных окон нужна максимальная или предмаксимальная яркость, иначе цифры «выгорают» в фоновом свете.

Офисные табло для помещений имеют яркость 0,3–0,5 Кд го хватает для комфортного чтения при искусственном освещении 300–500 Люкс. Уличные и витринные модификации выдают 2,0–4,0 Кд и выше, но для обычного офиса такая мощность избыточна и вредна для зрения. Автоматическая регулировка яркости по датчику освещённости в базовых офисных моделях отсутствует функция премиальных или специализированных табло.

Резервное питание и энергопотребление

Стандартные офисные часы-табло подключаются к сети 220В/50Гц через кабель питания длиной 1,5 метра. Потребляемая мощность не превышает 12–15 Ватт - сопоставимо с энергосберегающей лампочкой. Для сравнения: уличное табло высотой индикаторов 1800 мм потребляет 270 Вт. Экономичность офисных моделей позволяет оставлять их включёнными круглосуточно без заметного удара по бюджету на электроэнергию.

При отключении основного питания встроенный аккумулятор или суперконденсатор сохраняет ход часов, текущие настройки и календарь. Срок сохранения - от нескольких недель до нескольких месяцев в зависимости от модели. При возобновлении питания табло продолжает показывать актуальное время без перенастройки. Единственное ограничение: резервное питание не обеспечивает свечение светодиодов - только работу внутреннего часового модуля и памяти.

Условия эксплуатации и монтаж

Офисные табло рассчитаны на работу в сухих закрытых помещениях с температурой от +5°C до +40°C. Устанавливают их на стенах, колоннах, над дверными проёмами или на специальных подвесных конструкциях. Крепление стандартное - петли или шпильки на задней стороне стального корпуса. Корпус выполнен из прочной стали с декоративным алюминиевым анодированным профилем чёрного цвета.

Лицевая панель закрыта акриловым стеклом с аппликацией - она защищает светодиоды от пыли и случайных касаний, не снижая яркости свечения.

В помещениях с высокой влажностью (бассейны, аквапарки, прачечные) стандартные офисные табло не применяют - для таких условий выпускают специальные модификации с влагозащитой корпуса IP65 и расширенным температурным диапазоном от -40°C до +50°C. Устанавливать офисное табло вне помещений или в зонах с конденсатом и брызгами запрещено приведёт к быстрому выходу электроники из строя и аннулированию гарантии.

Практические рекомендации по выбору и размещению

При выборе высоты индикаторов используйте простое правило: каждый метр расстояния от наблюдателя до табло требует минимум 2,5 мм высоты цифр. Для дистанции 10 метров подходят цифры 25 мм, для 20 метров - 50 мм. Указанные в характеристиках 80–500 мм покрывают потребности 99% офисных сценариев. Еси табло устанавливается в длинном коридоре, ориентируйтесь на максимальное расстояние чтения, а не на среднее.

• Цвет индикатора выбирайте по контрасту с фоном стены. На светлой стене лучше читаются красный, синий, зелёный. На тёмной - белый и жёлтый.
•  Красный цвет заметен везде, но некоторые сотрудники воспринимают его как сигнал тревоги - в офисах спокойной атмосферы чаще ставят зелёный или синий. Белый самый нейтральный и «офисный», но немного уступает красному в яркостной эффективности.

Пульт ИК-управления храните в доступном месте, но вне зоны случайных нажатий. Частая проблема в офисах: пульт теряется, и при переходе на летнее/зимнее время (там где оно ещё действует) или замене батареек в часах вызывают сервисную службу. Приклейте пульт двухсторонним скотчем на стену рядом с табло или положите в ящик стола администратора с биркой. Батарейки в пульте служат 1–2 года, тип чаще всего AAA или «таблетка» CR2025.

Сравнительная таблица характеристик офисных табло по высоте индикаторов

Рекомендуемые параметры настройки яркости для разных условий

Примечание: приведённые параметры являются усреднёнными и могут незначительно варьироваться в зависимости от производителя и конкретной модели табло.
