Пошаговый гид по выбору пневмооборудования для производства

Пневмооборудование — ключевой элемент современного производства, влияющий на эффективность, надёжность и себестоимость выпускаемой продукции. Правильный выбор компрессоров, пневмоцилиндров, клапанов и фильтров позволяет сократить простои, снизить энергозатраты и повысить продуктивность линий. В этой статье представлен пошаговый практический гид для специалистов по закупкам, инженеров-технологов и менеджеров по снабжению в сфере "Производство и поставки". Материал содержит критерии выбора, методики расчёта, реальные примеры, сравнения и таблицы с типовыми параметрами, а также рекомендации по интеграции и обслуживанию.

Оценка производственных требований и составление технического задания

Первый шаг при выборе пневмооборудования — точное определение производственных требований. Без подробного технического задания риск покупки неподходящего оборудования возрастает: это приводит к избыточным затратам, частым поломкам и простою линий.

Составление ТЗ начинается с анализа технологического процесса: какие операции выполняются, какие силы и скорости требуются, какие циклы и режимы работы. Необходимо учитывать специфические требования по безопасности, взрывозащите, чистоте воздуха (например, для пищевого или фармацевтического производства), температурному режиму и габаритам оборудования.

Практические элементы ТЗ включают в себя перечень агрегатов (компрессор, ресивер, система подготовки воздуха, распределительные линии, исполнительные механизмы), требуемые рабочие давления, расход воздуха в нормальных условиях и режим пиковых нагрузок, допустимые уровни шума, ограничения по электропитанию и монтажные условия.

Пример: линия упаковки пластиковой тары. Требуется: 6 пневмоцилиндров, рабочее давление 6 бар, суммарный среднемесячный расход 1200 нм³/ч, пиковая потребность до 1800 нм³/ч при старте смены, допустимый уровень шума <75 дБ, интеграция с ПЛК и энергоснабжение 3ф 380 В. Это ТЗ поможет подсчитать мощность компрессора, ёмкость ресивера и схему подготовки воздуха.

Статистика: по опыту промышленных предприятий, где закупки проводились без чёткого ТЗ, частота возвратов и донастроек достигает 15–25%, а экономические потери на адаптацию оборудования — до 8–12% от стоимости проекта.

Расчёт потребления воздуха и выбор компрессора

Основной параметр для выбора компрессора — суммарный расход воздуха (объём в нм³/ч или л/мин) при заданном рабочем давлении. Для расчёта нужно учитывать среднесменный расход и пики. Комплексный подход предполагает суммирование потребления всех потребителей, корректировку на коэффициенты одновременности и учёт утечек.

Коэффициент одновременности (Kо) показывает долю устройств, работающих одновременно. Для полностью синхронных операций Kо близок к 1, для разнородных линий — 0,4–0,8. Пример: если 10 цилиндров теоретически потребляют 1000 л/мин суммарно, но реально работают попеременно с Kо=0,6, фактический расход ≈ 600 л/мин.

Выбор компрессора также зависит от типа (поршневой, винтовой, центробежный) и требуемой конфигурации (с орбитальным приводом, с частотным преобразователем). Для большинства средних и крупных производств оптимальны винтовые компрессоры с частотным регулированием — они обеспечивают стабильное давление, высокую энергоэффективность и длительный ресурс в режимах переменной загрузки.

Практические рекомендации: предусмотреть запас по мощности 10–20% для компенсации будущего расширения производства; выбирать компрессор с интегрированной системой управления и возможностью удалённого мониторинга; учитывать вентиляторный и масляный тип при выборе винтовых агрегатов в зависимости от требований по чистоте воздуха.

Таблица: ориентировочные параметры компрессоров

Ресиверы и буферная ёмкость: роль и расчёт

Ресивер выполняет несколько функций: стабилизация давления, сглаживание пульсаций, буфер при кратковременных пиках потребления, улавливание влаги и отстой конденсата. Неправильный выбор ёмкости ресивера повышает число включений компрессора и приводит к ускоренному износу оборудования.

Расчёт ёмкости ресивера обычно базируется на требуемом времени автономной работы при отключённом компрессоре и на величине допустимого отклонения давления. Для большинства промышленных систем стандартно используют формулу, учитывающую объём воздуха, выходящий в сеть при падении давления от Pmax до Pmin за заданный интервал.

Практическое правило: для систем со средним потреблением ресивер ёмкостью 100–300 литров устанавливают при одной точке потребления; для централизованных систем — от 1 м³ до 10 м³ и более в зависимости от пикового расхода. Для линий с частыми пиками и короткими циклами целесообразно увеличить буферную ёмкость, чтобы снизить число стартов компрессора и сохранить стабильность операций.

Пример расчёта: при среднем расходе 800 нм³/ч и допустимом падении давления 0,5 бар время автономии рассчитывают, после чего определяется объём ресивера. Если планируется поддерживать стабильность в течение 15–30 с при пиковых кратковременных нагрузках, типовая ёмкость может составить 500–1500 литров.

Учет конденсата и дренаж. Ресиверы должны быть оснащены автоматическими или полуавтоматическими дренажными устройствами, особенно в сырых и холодных цехах. Наличие коррозионно-стойкого покрытия или внутренней обработки также важно для долгосрочной эксплуатации.

Система подготовки воздуха (фильтры, регуляторы, осушители)

Качество сжатого воздуха критично, особенно в отраслях с высокими требованиями чистоты (пищевая промышленность, фармацевтика, электронное производство). Система подготовки воздуха (FRL-блоки — фильтр, регулятор, лубрикатор; осушители; адсорбционные и мембранные установки) позволяет обеспечить требуемые показателя: давление, влажность, содержание жидкой воды, масел и твёрдых частиц.

Выбор фильтров зависит от требуемого класса чистоты по стандарту ISO 8573-1. Например, для общей промышленной пневматики часто достаточен класс 2 по маслу и класс 3 по твёрдым частицам; для покрасочных камер и фармацевтики требуются более строгие классы (0–1 по маслу, 1–2 по частицам).

Осушители:рефрижераторные осушители эффективны для большинства производств, обеспечивая точку росы примерно +3…+10 °C; адсорбционные осушители используются при необходимости низкой точки росы (до −40 °C) или при сезонных горячих/влажных условиях. Мембранные осушители применяют в небольших системах и как точечные решения.

Практические советы: располагать основные фильтры и осушители после ресивера и перед распределительной сетью; предусмотреть предфильтрацию для защиты более тонких фильтров; использовать индикаторы состояния фильтров и датчики падения давления для своевременной замены.

Статистика: неправильная подготовка воздуха может увеличить износ пневмоприводов и клапанов в 2–3 раза. На предприятиях с должной системой подготовки воздуха срок службы обладалей пневмосистем увеличивается на 30–50%.

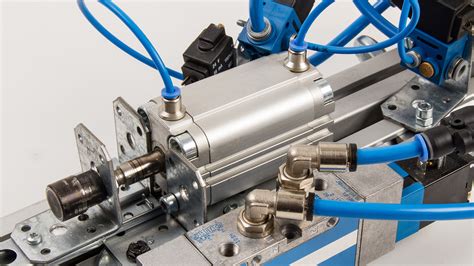

Выбор пневмоцилиндров и исполнительных механизмов

Пневмоцилиндры — наиболее распространённые приводы в автоматизации простых перемещений, формирования усилий и удержания деталей. Выбор включает тип (одностороннего/двухстороннего действия), диаметр штока, ход, материал уплотнений и наличие направляющих в случае боковых нагрузок.

Для определения диаметра цилиндра рассчитывают необходимую силу: F = P × A, где P — рабочее давление (в Паскалях), A — площадь поршня. В производственных условиях учитывают коэффициенты запаса на трение, износ и необходимость ускорения. Часто рекомендуется брать запас по диаметру 10–20% от расчётного значения.

Материалы и покрытия: хромированный шток, корпуса из алюминия или стали, уплотнения из NBR, FKM или PTFE в зависимости от температуры и агрессивности среды. Для пыльных и абразивных условий стоит выбирать цилиндры с дополнительными защитными манжетами и направляющими подшипниками.

Примеры: для сборочной линии, где требуется сила 500 Н при 6 бар, площадь поршня должна быть ≈83,3 см², что соответствует диаметру ≈103 мм. В стандартах обычно выбирают ближайший типоразмер — 100 мм диаметра. Для ударных операций предпочтительнее гидравлические приводы; для быстрых циклов—пневматические с возможностью демпфирования.

Управление: соленоидные клапаны, сервопневматика и пропорциональные регуляторы обеспечивают различную степень точности. Для синхронизации с ПЛК и сквозной автоматизации применяют клапанные униполы и модульные пневмоблоки с цифровыми интерфейсами.

Распределительные сети: трубопроводы, фитинги и точки подключения

Проектирование сети сжатого воздуха влияет на потери давления, эффективность и простоту обслуживания. Важно правильно подобрать диаметр трубопровода, материал, тип прокладки и места установки отводов и узлов.

Падение давления расчёт: потери из-за трения и локальных сопротивлений должны быть минимальными. Для средних предприятий рекомендуется поддерживать падение давления не более 0,2–0,5 бар между компрессорной и самой удалённой точкой потребления. При больших распределительных сетях используют магистрали с постепенным увеличением диаметра по направлению к компрессору.

Материалы труб: стальные, медные, нержавеющие, алюминиевые или пластиковые (PE, PU) в зависимости от требований. Металлические магистрали подходят для больших потоков и грубых условий; пластиковые гибкие трубы удобны для точечных подключений и переналаживаемых линий.

Фитинги и быстросъёмные соединения: выбирайте проверенные производителей, учитывайте тип герметизации (уплотнительные кольца, резьбовые соединения). Для мобильного оборудования удобно использовать быстрые соединительные муфты с минимальными потерями и возможностью одноразового подключения.

Монтаж и маркировка: промаркируйте линии по давлению, диаметру и предназначению; устанавливайте дренажные точки и точки отбора для анализа качества воздуха; проектируйте доступ для обслуживания и замены элементов без остановки ключевых линий.

Энергетическая эффективность и экономическая оценка

Энергия — одна из основных статей операционных расходов на компрессорные станции. Повышение КПД и снижение потерь воздуха оказывают прямое влияние на себестоимость производства. Оценка включает выбор энергоэффективного оборудования, оптимальную автоматику и сокращение утечек.

Меры повышения эффективности: использование винтовых компрессоров с частотным регулированием, применение теплообменников для рекуперации тепла компрессора (на обогрев помещений или технологические нужды), регулярная диагностика утечек и профилактика, оптимизация режима работы (сменные графики, буферизация нагрузки).

Экономический расчёт: при цене электроэнергии и среднемесячном потреблении компрессорной станции легко просчитать окупаемость модернизации. Пример: уменьшение потерь воздуха на 10% на предприятии с годовым энергопотреблением компрессора 120 000 кВт·ч при цене 0,10 €/кВт·ч даст экономию 1 200 € в год; инвестиция в VFD-компрессор обычно окупается в течение 2–4 лет за счёт снижения энергопотребления.

Утечки воздуха: по данным отраслевых исследований, устойчивая сеть с незаводским обслуживанием теряет 15–30% сжатого воздуха из-за утечек и неэффективной коммутации. Регулярные аудиты и системы мониторинга помогают снизить это значение до 5–10%.

Финансовые показатели при выборе: учитывать не только CAPEX (стоимость покупки и монтажа), но и OPEX (энергия, техобслуживание, ремонт). Срок окупаемости и TCO (total cost of ownership) — ключевые показатели при принятии решения.

Интеграция, автоматизация и управление

Современные системы пневмооборудования интегрируют цифровые интерфейсы для мониторинга и управления. Интеграция с ПЛК, SCADA и MES позволяет оптимизировать работу, прогнозировать поломки и управлять режимами в реальном времени.

Примеры интеграции: использование датчиков давления и расхода для адаптивного управления компрессором, подключение состояния фильтров и осушителей к системе техподдержки, реализация удалённого контроля через защищённые каналы. Для крупных предприятий это снижает время простоя и повышает прозрачность эксплуатации.

Автоматизация может обеспечить: последовательный запуск компрессоров, баланс нагрузки, гибкую регулировку давления на разных контурах, предиктивную диагностику по вибромониторингу или анализу электрических параметров. Это особенно важно для распределённых производств и мультибрендовых линий.

При проектировании системы управления учитывайте совместимость протоколов (Modbus, Profinet, EtherNet/IP), наличие API для интеграции с ERP и возможность масштабирования при расширении производства. Также важно предусмотреть уровни доступа и кибербезопасность при подключении к корпоративной сети.

Практическое замечание: при модернизации старых компрессорных помещений рекомендуется поэтапный план внедрения автоматизации, включающий пилотную зону, чтобы оценить эффект и минимизировать риски.

Обслуживание, профилактика и управление запасными частями

Надёжность пневмооборудования во многом зависит от качества технического обслуживания. Регулярные проверки, плановая замена фильтров и ремкомплектов, своевременная смазка и контроль состояния резинотехнических изделий критичны для длительной эксплуатации.

Рекомендованные практики: разработать план ТО с временными интервалами и перечнем работ; внедрить систему учёта и контроля запасных частей (фильтры, уплотнения, ремни, масло); проводить обучение технического персонала и использовать цифровые чек-листы для инспекций.

Предиктивное обслуживание: использование датчиков вибрации, температуры и анализа потребляемой мощности помогает предсказать износ подшипников, засорение фильтров и другие потенциальные проблемы. Это снижает число внеплановых остановок и оптимизирует закупки запасных частей.

Пример: на одном из российских предприятий внедрение прогрессивного подхода к ТО заменило 30% аварийных ремонтов на плановые, что снизило простои на 18% и сократило годовые затраты на обслуживание на 12%.

Запасные части и сервис: при контрактной поставке оборудования предпочтительно иметь соглашение о сервисе (SLA), включающее модернизацию ПО, регулярные инспекции и поставки критичных деталей с приоритетной доставкой. Это особенно важно для предприятий с непрерывным циклом производства.

Безопасность, нормативы и экологические требования

Пневмосистемы должны соответствовать нормам безопасности и промышленным стандартам. Это касается защиты от избыточного давления, установки предохранительных клапанов, обеспечения электробезопасности управляющих цепей и соблюдения правил по шуму.

Нормативы: Беларусь, Россия и страны ЕС имеют собственные регламенты, касающиеся промышленного оборудования, охраны труда и охраны окружающей среды. При поставке на экспорт важно учитывать требования целевого рынка, в том числе маркировку CE, соответствие RoHS, если применимо, и национальные стандарты.

Экологические аспекты: снижение утечек воздуха уменьшает потребление энергии, снижение выбросов при производстве электроэнергии уменьшает углеродный след предприятия. Также важно правильно утилизировать отработанные масла, фильтры и конденсат, особенно если он содержит масла или загрязнения.

Практические меры безопасности: защитные кожухи для вращающихся частей компрессоров, установка шумоглушителей, организация вентиляции в компрессорных, использование виброопор и средств контроля доступа для персонала. Регулярные тренинги по безопасности и инструктажи для персонала — обязательный элемент.

Снижение рисков: предусмотрите избыточность критичных компонентов (резервные компрессоры или дублирующие линии) для поддержания непрерывности производственного процесса при неисправностях.

Критерии выбора поставщика и коммерческие аспекты

Для предприятий "Производство и поставки" важно выбирать не только технически подходящее оборудование, но и надёжного поставщика, который обеспечивает логистику, сервис и гарантийные обязательства. Критерии выбора включают сроки поставки, наличие локального сервисного центра, предлагаемые условия SLA, историю успешных проектов и отзывы других промышленных клиентов.

Коммерческие условия: сравнивайте не только цену оборудования, но и стоимость монтажа, пусконаладочных работ, обучения персонала, гарантийного и постгарантийного обслуживания. Часто выгоднее заплатить больше за полный пакет услуг, чем столкнуться с длительным простоем и высокими логистическими затратами.

Логистика и складирование: учитывайте специфику доставки крупногабаритного оборудования, необходимость подъёмных механизмов, доступ к площадке и условия хранения на складе предприятия (температура, влажность). Хороший поставщик предложит полную логистику "под ключ".

Долгосрочные контракты: для крупных предприятий выгодны договоры на поставку расходных материалов и регулярное техобслуживание с фиксированными ценами и гарантией наличия запасных частей. Это минимизирует риски и облегчает планирование бюджета.

Рекомендация: проводите предварительные аудиты поставщиков, проверяйте сертификаты, запрашивайте кейсы и контакты референсных клиентов из вашей отрасли.

Частые ошибки и как их избежать

Типичные ошибки при выборе пневмооборудования включают: отсутствие подробного ТЗ, недооценка пиковых нагрузок, выбор компрессора без учёта коэффициента одновременности, экономия на системе подготовки воздуха, неправильное проектирование распределительной сети и отсутствие планов обслуживания.

Как избежать: инвестируйте время в подготовку ТЗ, проводите аэродинамические расчёты сети, используйте аудиты утечек, планируйте резервирование критичных узлов и заключайте сервисные контракты с измеримыми KPI. Привлеките к проекту инженера по пневмосистемам на стадии планирования.

Пример ошибки: покупка компрессора "на вырост" без частотной регулировки привела к частым резким пускам и выходу из строя подшипников в течение 2 лет. Решение — переход на VFD-управление и балансировка нагрузки с помощью буферизации.

Обучение персонала: одна из самых недооценённых мер. Обученный персонал быстрее выявляет отклонения, правильно эксплуатирует оборудование и снижает риск аварий.

Заключение по ошибкам: комбинация инженерной проработки, грамотных закупок и правильной организационной практики — ключ к устойчивой и экономичной работе пневмосистем.

В завершение, подбор пневмооборудования для производства — многогранная задача, требующая координации между техподдержкой, проектировщиками и закупками. При соблюдении описанных шагов предприятие получает надёжную, энергоэффективную и легко масштабируемую систему, минимизируя риски простоя и неожиданных расходов. Ниже — ответы на несколько часто задаваемых вопросов по теме.

Практические аспекты интеграции пневмооборудования

Особое внимание стоит уделить вопросам внедрения пневмооборудования в существующую производственную инфраструктуру. Часто модернизация проходит поэтапно, что требует адаптации новых устройств к уже работающим линиям. Например, при замене компрессоров необходимо учитывать типы соединений и существующее энергоснабжение, чтобы избежать простоев.

Соблюдение стандартов безопасности также играет ключевую роль. По статистике, до 30% инцидентов на производстве связаны с неправильным монтажом либо техническим обслуживанием пневмосистем. Практика показывает, что регулярная переподготовка специалистов значительно снижает количество аварийных ситуаций и продлевает срок службы оборудования.

При выборе пневмооборудования рекомендуется рассмотреть типичные климатические условия цеха. В помещениях с высокой запыленностью фильтры требуют увеличенного внимания: профилактическая замена фильтрующих элементов увеличивает КПД всей системы в среднем на 10-12%. Такой подход позволяет не только поддерживать качество работы, но и снизить затраты на обслуживание.

Влияние энергоэффективности и автоматизации на выбор пневмооборудования

При выборе пневмооборудования для производства важно учитывать не только технические характеристики и стоимость, но и уровень энергоэффективности оборудования. Современные компрессоры и пневмоцилиндры с высокой степенью оптимизации потребления воздуха позволяют значительно снизить расходы на энергоресурсы. По данным отраслевых исследований, предприятия могут сократить затраты на электроэнергию до 20-30% при внедрении энергоэффективных решений.

Практический совет — обращать внимание на наличие систем регенерации и автоматического управления давлением, которые адаптируют работу оборудования под текущие потребности производства. Это особенно актуально для цехов с переменными объемами выпуска продукции, где избыточное давление ведет к перепотреблению энергии.

Кроме того, интеграция пневмооборудования с системами автоматизации производства открывает новые возможности для повышения производительности и снижения издержек. Автоматические клапаны, регулирующие поток воздуха в зависимости от программируемых параметров, помогают минимизировать человеческий фактор и увеличить точность операций. Примером является использование сервоприводов с пневматическими элементами в сборочном цехе, что позволяет добиться стабильного качества при сокращении времени цикла.

Выбор компонентов пневмосистемы с учетом особенностей производства

При подборе пневмооборудования важно учитывать не только технические характеристики, но и особенности производственного процесса. Например, в условиях высокой запыленности стоит обратить внимание на фильтры и осушители воздуха с повышенной степенью очистки. Это существенно продлит срок службы оборудования и снизит вероятность простоев.

Кроме того, рекомендуем анализировать режимы работы: длительность циклов, интенсивность нагрузок, частоту запуска и остановки. Такие данные помогут правильно подобрать материалы и тип деталей, устойчивых к износу. Например, для оборудования с частыми запусками лучше выбирать модели с низким уровнем трения и улучшенной смазкой.

Практические советы по монтажу и обслуживанию пневмооборудования

Качественный монтаж – залог эффективной работы пневмосистемы. Учитывайте рекомендации производителей касательно установки и подключения: использование фирменных комплектующих снижает риски утечек и неправильного функционирования. Обратите особое внимание на герметизацию соединений и правильную прокладку трубопроводов с минимальным количеством резких изгибов.

Регулярное техническое обслуживание также критично. Внедряйте плановые проверки давления, осмотры на наличие коррозии, замену фильтров и контроль состояния клапанов. Например, статистика показывает, что регулярная профилактика снижает количество аварийных простоев на 30-40%, что положительно отражается на общей производительности.
