Арматура это стальные стержни, проволока или канаты, которые устанавливаются в бетонные конструкции для восприятия растягивающих усилий. Тут нужно понимать, что бетон обладает высокой прочностью на сжатие, но плохо работает на растяжение и изгиб.
Стальной арматурный каркас берет на себя эти нагрузки, превращая обычный бетон в железобетон композитный материал, способный выдерживать значительные усилия. От правильного выбора арматуры, ее класса, диаметра, схемы расположения и качества монтажа напрямую зависит надежность фундаментов, перекрытий, колонн и стен зданий.
Что такое арматура и зачем она нужна
Железобетон это не просто бетон с вложенными в него металлическими прутьями. Это система, в которой сталь и бетон работают совместно благодаря близким коэффициентам температурного расширения и надежному сцеплению по поверхности контакта. Бетон воспринимает сжимающие напряжения, а арматура растягивающие. Без армирования бетонная балка разрушится при нагрузке задолго до исчерпания прочности бетона на сжатие.
Арматура также ограничивает раскрытие трещин, воспринимает усилия от усадки бетона и температурных деформаций. В сейсмоопасных районах пространственный арматурный каркас обеспечивает пластичность конструкции, позволяя ей рассеивать энергию колебаний без хрупкого разрушения. Армирование позволяет уменьшить толщину конструкций без потери несущей способности, что снижает материалоемкость строительства.
Классификация арматуры
Арматуру классифицируют по нескольким признакам. По материалу выделяют стальную и неметаллическую (композитную) арматуру. В подавляющем большинстве строительных конструкций применяется стальная арматура из углеродистой и низколегированной стали.
По способу изготовления различают горячекатаную стержневую арматуру и холоднотянутую проволочную. Горячекатаная выпускается в виде прямых прутков стандартной длины, холоднотянутая в мотках и используется преимущественно для изготовления сварных сеток и каркасов на заводах ЖБИ.
По условиям применения арматура делится на ненапрягаемую и предварительно напряженную. Ненапрягаемая арматура работает в обычном железобетоне. Предварительно напряженную арматуру перед бетонированием или после набора прочности бетона натягивают, создавая в конструкции сжимающие напряжения, которые компенсируют будущие растягивающие усилия от внешней нагрузки. Это позволяет перекрывать большие пролеты при меньшем расходе стали.
По назначению в конструкции выделяют рабочую и монтажную арматуру. Рабочая арматура устанавливается по расчету и воспринимает основные усилия. Монтажная арматура фиксирует положение рабочей арматуры при бетонировании, воспринимает усилия от усадки и температуры. Рабочую и монтажную арматуру объединяют в арматурные изделия сетки и каркасы.
Рифленый профиль арматуры
Поверхность арматуры может быть гладкой или периодического профиля. Гладкая арматура класса А240 имеет ровную поверхность и обеспечивает ограниченное сцепление с бетоном. Ее применяют для монтажных целей, хомутов и конструктивного армирования, где не требуется передача значительных усилий через сцепление.
Рифленый профиль создает механическое зацепление арматуры с бетоном, препятствуя проскальзыванию стержня под нагрузкой. Выступы на поверхности арматуры передают усилия на бетон через смятие и срез, что многократно повышает эффективность сцепления по сравнению с гладкой поверхностью. Именно рифленая арматура классов А300, А400, А500С и выше применяется как рабочая и воспринимает основные нагрузки в железобетонных конструкциях.
Форма рифления бывает нескольких типов. Кольцевой профиль имеет поперечные ребра, примыкающие к продольным. Серповидный профиль образуется двумя продольными ребрами и поперечными выступами серповидной формы. Трефовый профиль не имеет продольных ребер, выступы расположены с трех сторон. Смешанный профиль сочетает элементы разных типов. Выбор формы профиля влияет на сцепление и технологичность изготовления арматурных изделий.
Класс прочности арматуры
Класс арматуры обозначает нормированное значение предела текучести стали напряжения, при котором начинается пластическая деформация. Маркировка включает букву "А" для стержневой арматуры и число, соответствующее пределу текучести в МПа.
Арматура класса А240 гладкая, с пределом текучести 240 МПа. Класс А300 имеет предел текучести 300 МПа и рифленый профиль. Класс А400 универсальный для большинства строительных работ. Класс А500С современная термомеханически упрочненная арматура с высокой прочностью и хорошей свариваемостью. Классы А600 и выше применяются в особо ответственных и предварительно напряженных конструкциях.
Чем выше класс прочности, тем меньше стали требуется для восприятия заданного усилия. Применение арматуры А500С вместо А400 позволяет снизить расход металла на 15–20% при той же несущей способности конструкции. Выбор класса прочности определяется проектом и зависит от характера нагрузок, требований к трещиностойкости и условий эксплуатации.
Сравнительные характеристики классов стержневой арматуры
| Класс арматуры | Предел текучести, МПа | Профиль поверхности | Типичное применение | Свариваемость |
|---|---|---|---|---|
| А240 | 240 | Гладкий | Хомуты, монтажная арматура, конструктивное армирование | Свариваемая |
| А300 | 300 | Рифленый | Плиты, балки, фундаменты малоэтажных зданий | Свариваемая |
| А400 | 400 | Рифленый | Универсальная рабочая арматура железобетонных конструкций | Свариваемая |
| А500С | 500 | Рифленый | Ответственные фундаменты, колонны, монолитные перекрытия | Свариваемая при наличии индекса "С" |
| А600 и выше | 600 и выше | Рифленый | Предварительно напряженные и особо ответственные конструкции | Ограниченно свариваемая |

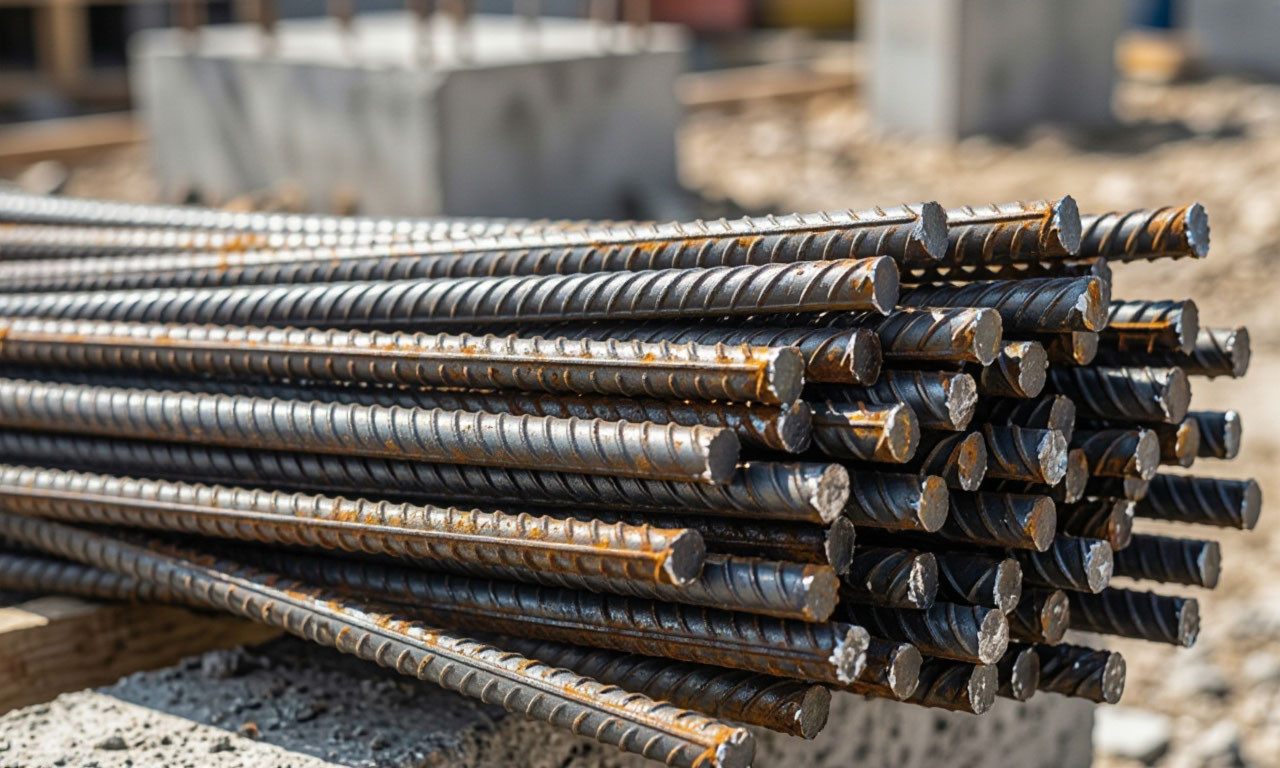

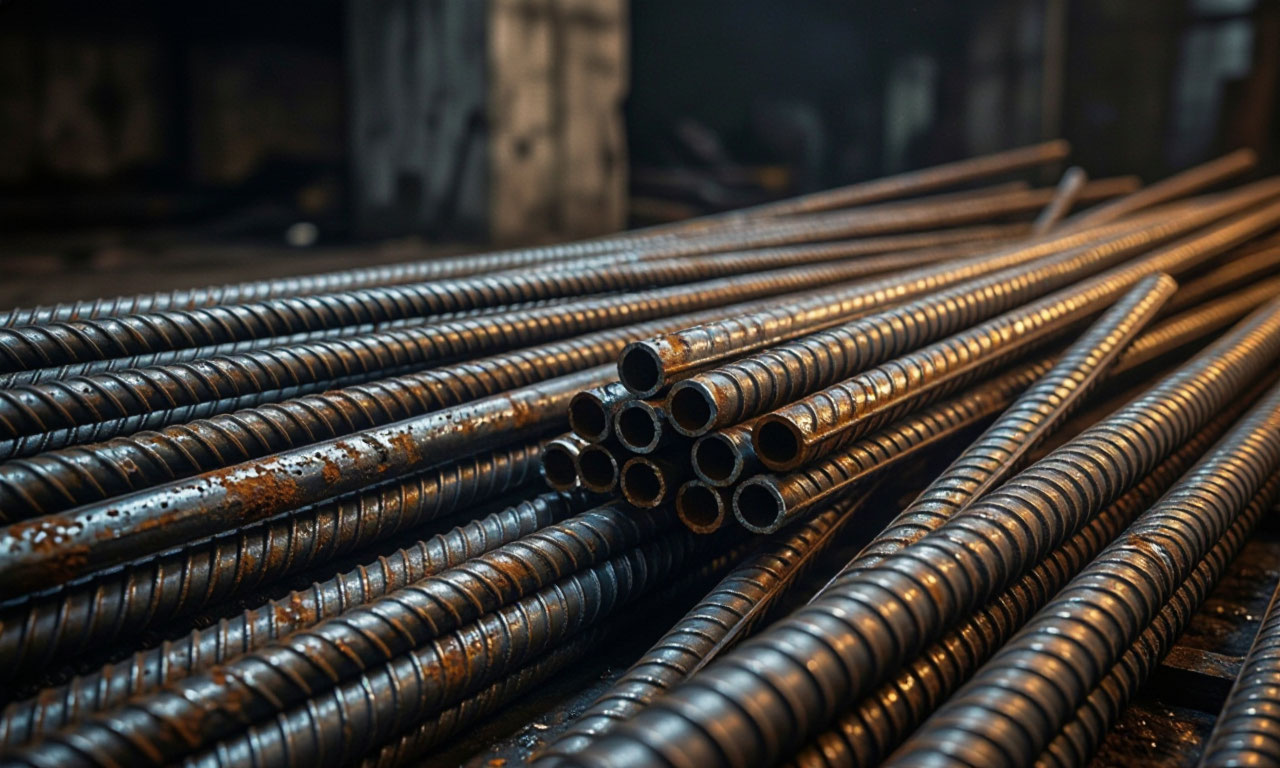

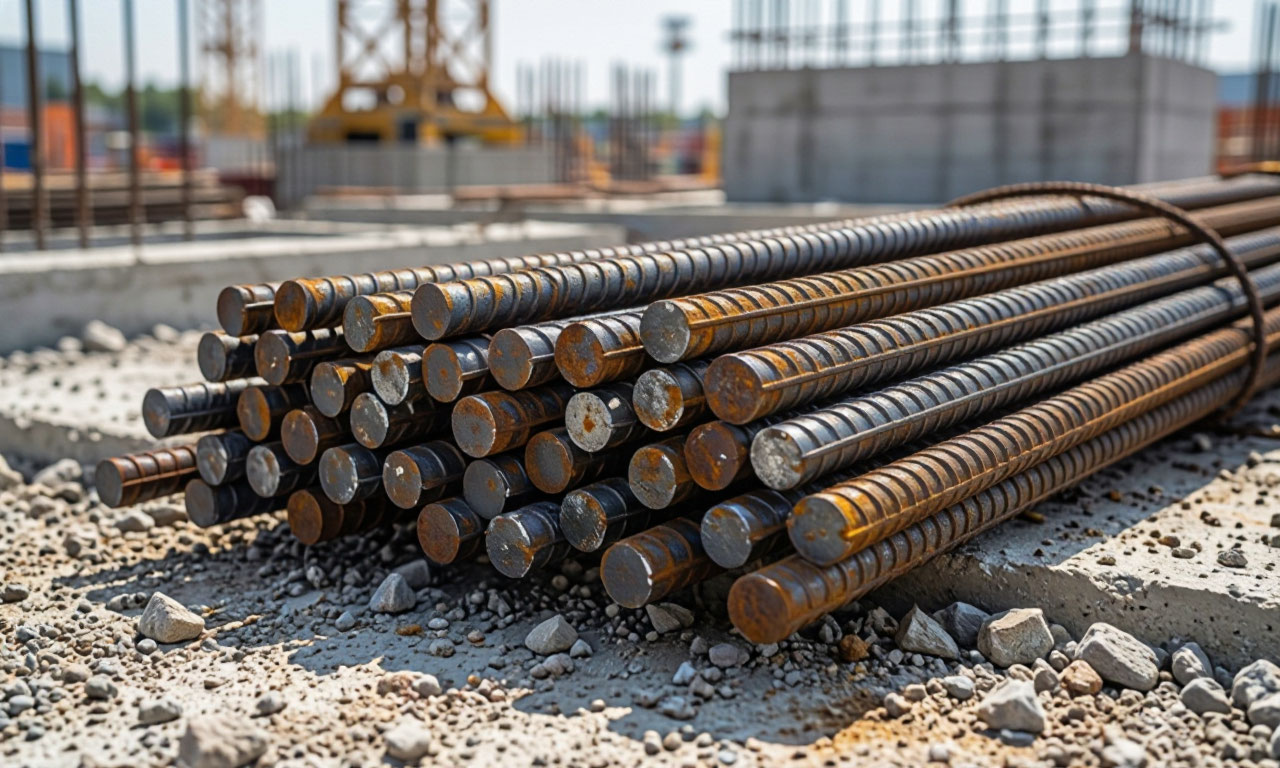

Стержневая арматура
Стержневая арматура наиболее распространенный вид арматурного проката. Она изготавливается методом горячей прокатки из углеродистой или низколегированной стали и поставляется в прутках длиной от 6 до 12 метров. Диаметр стержней варьируется от 6 до 80 мм, что позволяет подбирать арматуру для конструкций любого масштаба.
Прутки малого диаметра до 12 мм используют для армирования стяжек, дорожных покрытий, колец колодцев. Арматуру 14–25 мм применяют для усиления колонн, свай, фундаментных блоков. Стержни диаметром до 40 мм и выше используются в крупных железобетонных конструкциях, мостах и гидротехнических сооружениях.
Стержневая арматура может поставляться в мотках, прутках или бунтах. Для изготовления арматурных каркасов на строительной площадке удобнее прямые прутки. Для заводского производства сварных сеток и каркасов применяют арматуру в мотках, которую предварительно правят и режут на заготовки нужной длины.
Арматурный каркас
Арматурный каркас это пространственная или плоская конструкция, собранная из отдельных стержней, хомутов и соединительных элементов. Каркас обеспечивает проектное положение рабочей арматуры в бетоне, объединяет отдельные стержни в единую систему и воспринимает усилия, которые не могут быть переданы отдельными стержнями.
Плоские каркасы применяются для армирования плит, стен и балок небольшой высоты. Пространственные каркасы используются в колоннах, балках, фундаментах и других элементах, где арматура должна работать в нескольких направлениях. Каркас может быть вязаным или сварным. В вязаном каркасе стержни соединяются вязальной проволокой, в сварном контактной сваркой.
Технология сборки каркаса включает установку продольных стержней рабочей арматуры, монтаж хомутов с заданным шагом, соединение элементов вязальной проволокой или сваркой. При вязке проволоку пропускают под пересечением стержней, захватывают крючком и скручивают с натяжением, обеспечивающим плотное прилегание стержней друг к другу. Слабая вязка приводит к смещению арматуры при бетонировании, что снижает несущую способность конструкции.
Хомуты в арматурных каркасах
Хомуты это поперечные стержни, охватывающие продольную рабочую арматуру. Они устанавливаются с определенным шагом и выполняют несколько функций. Хомуты воспринимают поперечные силы, предотвращают выпучивание сжатой продольной арматуры, фиксируют положение продольных стержней при бетонировании и обеспечивают совместную работу всей арматурной системы.
Диаметр хомутов принимается не менее 0,25 диаметра наибольшего продольного стержня и не менее 5 мм. Для хомутов обычно применяют гладкую арматуру класса А240 или рифленую А400. Шаг хомутов в вязаных каркасах не должен превышать 12 диаметров продольной арматуры, в сварных 15 диаметров. В зонах концентрации усилий у опор и в местах стыковки арматуры шаг хомутов уменьшается.
Концы хомутов в вязаных каркасах загибают вокруг стержня продольной арматуры и заводят внутрь бетонного ядра не менее чем на 6 диаметров хомута. В элементах, работающих на кручение, хомуты должны быть замкнутыми с перепуском концов: для гладкой арматуры на 30 диаметров, для рифленой на 20 диаметров. Незамкнутые хомуты не обеспечивают надежного восприятия крутящих моментов.
Вязальная проволока
Вязальная проволока это термообработанная низкоуглеродистая стальная проволока, применяемая для соединения арматурных стержней в каркасы и сетки. Она изготавливается по ГОСТ 3282-74 из стали марок Ст3, Ст20 и других низкоуглеродистых сталей. Диаметр проволоки составляет от 0,5 до 6 мм. Для вязки арматуры диаметром до 10 мм применяют проволоку диаметром 0,8–1,2 мм, для арматуры до 12 мм 1,2–1,4 мм, для более толстых стержней 1,6–2,0 мм.
Проволока проходит отжиг термическую обработку, которая снижает твердость и повышает пластичность. Отожженная проволока легко гнется и скручивается без образования трещин. Оцинкованная вязальная проволока имеет цинковое покрытие, защищающее от коррозии. Для ответственных конструкций, работающих во влажной среде, применение оцинкованной проволоки предпочтительно.
Соединение арматуры вязальной проволокой имеет преимущества перед сваркой. Вязка не изменяет структуру металла, не создает зон термического влияния с пониженной прочностью. Вязаный каркас сохраняет пластичность, что важно для сейсмостойких конструкций. Вязка выполняется вручную крючком или механизированными инструментами. Натяжение проволоки должно обеспечивать плотное прилегание стержней, но не приводить к их деформации.
Анкеровка арматуры
Анкеровка это закрепление концов арматурных стержней в бетоне, обеспечивающее передачу усилия от арматуры на бетон без проскальзывания. Длина анкеровки определяется расчетом и зависит от класса арматуры, диаметра стержня, класса бетона и напряженного состояния в зоне анкеровки. Базовую длину анкеровки вычисляют по формулам свода правил СП 63.13330, учитывая коэффициенты условий работы.
Прямая анкеровка без дополнительных устройств применяется для арматуры периодического профиля. Гладкие стержни требуют установки крюков, петель или лапок на концах, так как сцепление гладкой поверхности с бетоном недостаточно для передачи расчетного усилия. Для повышения надежности анкеровки применяют приваренные анкерные пластины, уголки или поперечные стержни.
Фактическая длина анкеровки принимается не менее 0,3 базовой длины, не менее 15 диаметров стержня и не менее 200 мм. Уменьшение длины анкеровки допускается при увеличении площади сечения арматуры сверх расчетной. В сейсмоопасных районах требования к анкеровке ужесточаются: длина нахлестки увеличивается на 30%, а для стержней диаметром 20 мм и более соединения выполняются только сваркой или механическими муфтами.
Нахлест арматуры
Нахлест это соединение арматурных стержней путем их взаимного перепуска на определенную длину. Стыки внахлестку широко применяются при монтаже арматурных каркасов на строительной площадке, когда длина стержня меньше длины армируемого элемента. Длина перепуска зависит от класса арматуры, диаметра и класса бетона. Для арматуры класса А300 при бетоне классов В20–В27,5 длина нахлестки составляет не менее 30 диаметров стержня.
В любом случае фактическая длина перепуска должна быть не менее 0,65 базовой длины анкеровки, не менее 20 диаметров стержня и не менее 250 мм. Стыки арматуры внахлестку следует располагать вразбежку, чтобы в одном сечении стыковалось не более 50% растянутой арматуры. Это снижает концентрацию напряжений и вероятность образования трещин в месте стыка.
Соединение внахлестку без сварки допускается для арматуры диаметром до 18 мм в обычных условиях. При диаметре 20 мм и более в сейсмических районах применяют сварку или механические муфты. В изгибаемых элементах стыки арматуры располагают вне зон максимальных изгибающих моментов. В растянутом бетоне стыковка внахлестку без сварки не допускается в некоторых видах конструкций, например в изгибаемых элементах.
Защитный слой бетона
Защитный слой бетона это расстояние от поверхности бетона до ближайшей поверхности арматурного стержня. Этот слой выполняет несколько критически важных функций. Он защищает арматуру от коррозии, обеспечивает сцепление арматуры с бетоном по всей поверхности, защищает арматуру от огня при пожаре и обеспечивает совместную работу арматуры с бетоном.
Толщина защитного слоя бетона принимается в зависимости от роли арматуры в конструкции, типа конструкции, диаметра арматуры и условий эксплуатации. Для продольной рабочей арматуры в балках и колоннах защитный слой составляет не менее 20 мм, в фундаментных балках и сборных фундаментах не менее 30 мм. Для нижней арматуры монолитных фундаментов при отсутствии подготовки не менее 70 мм, при наличии подготовки не менее 35 мм.
Для хомутов и поперечных стержней защитный слой в балках и колоннах должен быть не менее 15 мм, для распределительной арматуры в плитах не менее 10 мм. Толщина защитного слоя для арматуры должна быть не менее диаметра арматуры и не менее 10 мм. При агрессивном воздействии среды, повышенной влажности толщину защитного слоя увеличивают.
Минимальное расстояние между стержнями арматуры в свету должно быть не менее диаметра арматуры и не менее 25 мм, чтобы обеспечить качественное бетонирование и уплотнение смеси.
Минимальная толщина защитного слоя бетона для различных элементов
| Элемент конструкции | Вид арматуры | Минимальный защитный слой, мм | Условия эксплуатации | Примечание |
|---|---|---|---|---|
| Балки и колонны | Продольная рабочая | 20 | Нормальные | Не менее диаметра стержня |
| Фундаментные балки, сборные фундаменты | Продольная рабочая | 30 | Нормальные | Увеличивается при агрессивной среде |
| Монолитный фундамент без подготовки | Нижняя рабочая | 70 | Влажная среда | Требуется бетонная подготовка |
| Монолитный фундамент с подготовкой | Нижняя рабочая | 35 | Влажная среда | Подготовка из тощего бетона |
| Балки и колонны | Хомуты и поперечные стержни | 15 | Нормальные | Не менее диаметра хомута |
| Плиты | Распределительная | 10 | Нормальные | Не менее диаметра стержня |
Армопояс
Армопояс это монолитная железобетонная конструкция, опоясывающая несущие стены здания по всему периметру. Его также называют сейсмопоясом, разгрузочным поясом или армированным поясом. Армопояс выполняется в виде замкнутого контура без разрывов и заливается за один прием. Прерывание пояса недопустимо, так как это нарушает его работу как единой конструкции.
Основные функции армопояса включают укрепление стен и предотвращение их горизонтального смещения, равномерное распределение нагрузки от верхних этажей и кровли на нижележащие стены, предотвращение неравномерной усадки здания и образования трещин. Армопояс выравнивает кладку в горизонтальной плоскости, что важно для монтажа плит перекрытия и мауэрлата. При точечных нагрузках от перекосов кладки армопояс перераспределяет усилия и предотвращает локальные разрушения.
В зависимости от конструкции здания применяют от одного до четырех армопоясов. Ростверк подфундаментный армопояс, на который опираются стены ленточного фундамента. Цокольный армопояс располагается между фундаментом и стенами. Межэтажный армопояс устраивается по верхнему ряду стен под плитами перекрытия. Подкрышный армопояс служит для крепления мауэрлата и распределения нагрузки от стропильной системы.
Армопояс обязателен для зданий из кирпича, газобетона, керамзитобетона и других блочных материалов. В деревянных и каркасных домах армопояс не применяется, за исключением случаев, когда требуется обвязка свайного фундамента. Для монолитного фундамента на плите-подушке цокольный армопояс не требуется. Армопояс выполняется из бетона класса не ниже В15 с армированием продольными стержнями диаметром 10–12 мм и хомутами диаметром 6–8 мм с шагом 200–300 мм.
Советы по выбору и монтажу арматуры
При выборе арматуры для частного строительства следует руководствоваться проектом. Для ленточного фундамента дома обычно применяют арматуру А500С диаметром 12–16 мм для продольных стержней и 8–10 мм для хомутов. Для плитного фундамента арматуру А500С диаметром 10–14 мм с шагом 200 мм в обоих направлениях. Для армопояса достаточно продольной арматуры диаметром 10–12 мм и хомутов 6–8 мм.
При монтаже каркаса важно обеспечить защитный слой бетона. Для этого применяют пластиковые фиксаторы ("стульчики", "звездочки"), которые устанавливаются под нижнюю арматуру и на верхнюю арматуру. Использование обрезков бетона или металла для фиксации не рекомендуется, так как это создает мостики холода и коррозионные очаги.
Вязку арматуры следует выполнять отожженной проволокой диаметром 1,2–1,4 мм. Сварку применять только для арматуры с маркировкой "С" (свариваемая). Для арматуры А500С без индекса "С" сварка не допускается, так как она теряет свои прочностные свойства. При бетонировании необходимо избегать смещения арматурного каркаса, для чего устанавливают подкладки и фиксаторы, а бетонную смесь подают аккуратно, без сброса с высоты.
Контроль качества арматурных работ включает проверку диаметра и класса арматуры, соответствие схемы армирования проекту, толщину защитного слоя, шаг хомутов и качество вязки. Перед бетонированием каркас должен быть очищен от грязи, льда и ржавчины. Поверхностная ржавчина не снижает сцепление арматуры с бетоном, но рыхлая ржавчина и масляные загрязнения должны быть удалены.
Основные параметры, которые проверяются перед бетонированием
- Соответствие класса, диаметра и профиля арматуры проектной документации.
- Схема расположения стержней, шаг рабочей арматуры и хомутов.
- Толщина защитного слоя бетона по всем поверхностям конструкции.
- Качество вязки узлов и надежность фиксации каркаса от смещения.
- Чистота поверхности стержней и отсутствие рыхлой ржавчины.
- Длина анкеровки и нахлестки стержней в стыках.
Надежность железобетонной конструкции определяется не количеством стали, а точным соответствием армирования проекту. Замена арматуры на другой класс, диаметр или профиль без перерасчета недопустима, поскольку она изменяет работу конструкции под нагрузкой.
Типичные ошибки при армировании
- Применение гладкой арматуры вместо рифленой в качестве рабочей.
- Сварка арматуры, не предназначенной для сварных соединений.
- Недостаточная длина нахлестки и расположение стыков в одном сечении.
- Отсутствие фиксаторов и, как следствие, нулевой защитный слой бетона.
- Слишком редкий шаг хомутов в зонах действия поперечных сил.
- Разрыв армопояса по периметру стен или заливка его частями.
- Использование загрязненных или покрытых маслом стержней.
Соблюдение нормативных требований к материалам, геометрии каркаса и технологии монтажа обеспечивает долговечность конструкции на весь срок эксплуатации здания. Арматура работает только в паре с качественным бетоном, поэтому равное внимание следует уделять классу бетонной смеси, ее уплотнению и уходу за бетоном в период набора прочности.
