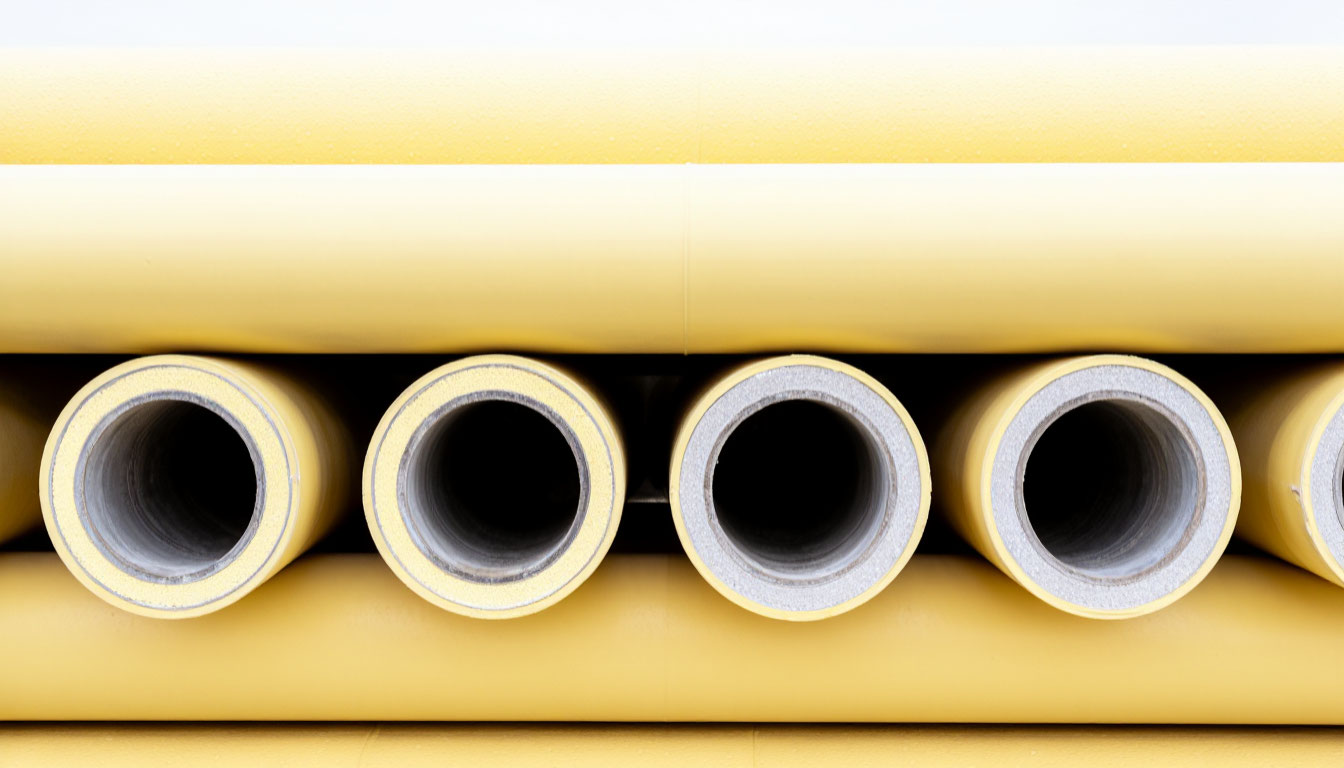

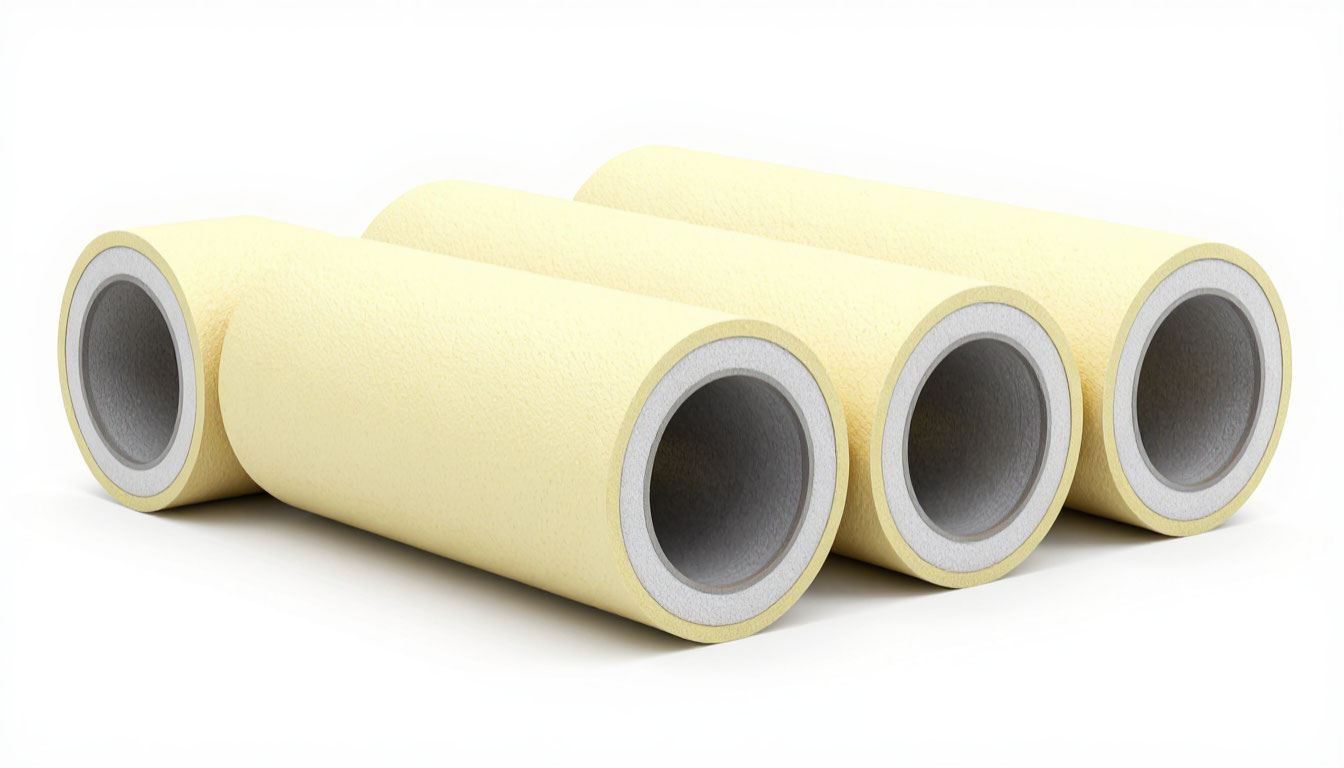

Современные инженерные системы требуют материалов, способных выдерживать высокие нагрузки при сохранении энергоэффективности. Стальные трубы с пенополимерминеральной изоляцией представляют собой именно такое решение - трехслойную конструкцию, где каждый уровень выполняет строго определенную функцию: защита металла от коррозии, предотвращение теплопотерь и обеспечение механической прочности при подземной прокладке.
Технология ППМ-изоляции: трехслойная структура
Пенополимерминеральная изоляция формируется в едином технологическом цикле, что принципиально отличает её от других методов теплогидроизоляции. В процессе напыления или заливки создается конструкция с переменной плотностью по сечению.
Внутренний слой, непосредственно прилегающий к стальной трубе, имеет толщину 3-8 мм и объемную массу 400-500 кг/м³. Он выполняет роль антикоррозионного барьера, причем адгезия к металлу составляет не менее 0,4 МПа гарантирует отсутствие подпленочной коррозии даже при длительной эксплуатации.
Средний теплоизоляционный слой формируется с объемной массой всего 80-100 кг/м³. Именно благодаря такой низкой плотности достигается коэффициент теплопроводности не более 0,044 Вт/(м·град) в сухом состоянии при 20°С. Для сравнения: обычная минеральная вата требует периодической замены каждые 2-3 года, тогда как ППМ сохраняет свои свойства десятилетиями.
Наружный слой - механогидрозащитный - имеет толщину 5-10 мм и плотность 400-600 кг/м³. Он принимает на себя нагрузки от грунта, защищает изоляцию от механических повреждений и предотвращает проникновение влаги. Водопоглощение материала при полном погружении за сутки не превышает 1,5%.
Нормативная база и технические характеристики
Продукция изготавливается в соответствии с ГОСТ Р 56227-2014, который введен в действие с сентября 2015 года. Документ устанавливает технические требования к трубам и фасонным изделиям для тепловых сетей с максимальной рабочей температурой теплоносителя до 150°С.
Диапазон диаметров, предусмотренный стандартом, составляет от 20 до 720 мм. Рабочее давление, в зависимости от исполнения, может достигать 2,5 МПа, что перекрывает типовые параметры городских тепловых сетей.
Предел прочности при сжатии изоляции - не менее 1,2 МПа, при изгибе - не менее 1,7 МПа. Эти показатели обеспечивают сохранность конструкции при обратной засыпке и воздействии подвижек грунта.
Температурный режим эксплуатации охватывает весь диапазон, предусмотренный графиками качественно-количественного регулирования отпуска тепловой энергии. Материал сохраняет стабильность свойств при циклических нагревах и охлаждениях, что критически важно для систем теплоснабжения.
Преимущества эксплуатации
- Снижение теплопотерь достигает минимальных значений - до 2-5% в зависимости от условий прокладки. Практика применения показывает экономию тепловой энергии до 3,2 тыс. Гкал в год при замене 5,5 км сетей. В денежном выражении это миллионы рублей ежегодно.
- Устойчивость к внешним воздействиям проявляется в нескольких аспектах. Материал не вступает в химическую реакцию с металлом, что исключает коррозию наружной стенки трубы на весь срок службы. При затоплении каналов (а такая ситуация, к сожалению, нередка для существующих теплотрасс) изоляция не теряет своих свойств - после высыхания она полностью восстанавливает теплоизоляционные характеристики.
- Срок службы изоляции составляет 25-40 лет. Для сравнения: традиционные материалы требуют замены каждые 2-3 года, а фактический срок службы незащищенных трубопроводов в агрессивной среде не превышает 10-15 лет.
Конструктивные исполнения и номенклатура
Производители поставляют не только прямые отрезки труб, но и полную линейку фасонных изделий. Сортамент включает отводы, переходы, тройники, а также компенсаторы и неподвижные опоры, выполненные в той же изоляции.
Существуют типовые решения для различных схем прокладки: бесканальной, канальной и надземной. Для каждого варианта разработаны конструкции сопряжений, компенсации температурных деформаций и установки опор.
Монтаж стыков производится с использованием монолитной ППМ, что обеспечивает герметичность и непрерывность изоляционного слоя на всем протяжении трубопровода.
Области применения
Трубы для систем теплоснабжения в ППМ изоляции активно используются при прокладке магистральных и распределительных тепловых сетей в городских и сельских поселениях. Практика показывает эффективность технологии при реконструкции устаревших трубопроводов, где износ сетей достигает 80% и более.
Проекты с высокими требованиями к энергоэффективности - еще одна сфера применения. Снижение потерь тепла через изоляцию на 3-5% и сокращение утечек на 8-10% делают эту технологию экономически обоснованной при новом строительстве и капитальном ремонте.
Промышленные зоны и объекты ЖКХ получают дополнительное преимущество за счет возможности бесканальной прокладки. Отсутствие необходимости в железобетонных лотках и каналах сокращает объем земляных работ, снижает стоимость строительства и ускоряет монтаж.
Технология применима в самых жестких тепловлажностных условиях эксплуатации, что подтверждено многолетним опытом использования в различных климатических зонах.
При выборе труб в изоляции обращайте внимание на наличие технического паспорта изделия, где указаны фактические параметры изоляции - плотность слоев, адгезия к металлу, теплопроводность.
Хранение и транспортировка требуют соблюдения осторожности - несмотря на прочность наружного слоя, ударные нагрузки могут повредить структуру изоляции. Производители разрабатывают подробные указания по монтажу, включая технологии сварки стыков и последующей изоляции соединений.
Для проектов с повышенными требованиями к надежности имеет смысл использовать комплектную поставку - трубы вместе с фасонными изделиями и компенсаторами от одного производителя. Это гарантирует совместимость элементов и единый подход к контролю качества.
Стоит отметить, что замена традиционных материалов на ППМ-изоляцию дает экономический эффект уже в первые годы эксплуатации за счет сокращения теплопотерь и снижения затрат на обслуживание.
