Ремонт клапанов и воздухораспределителей пневмосистем

Ремонт клапанов и воздухораспределителей пневмосистем — тема практичная, часто обсуждаемая в мастерских, на производствах и в автосервисах. Вакханалия датчиков и отказов приводит к простоям, ненужным расходам и головной боли у руководителей цехов и механиков. Эта статья рассчитана на специалистов и руководителей в сфере труда и занятости: от операторов пневмооборудования до HR, формирующих штат для обслуживания пневмосистем на предприятии. Я расскажу, как устроены клапаны и распределители, как диагностировать неисправности, как проводить ремонт и профилактику, какие инструменты и материалы нужны, как организовать рабочее место, и на что обратить внимание при найме и обучении персонала. Материал разбит по ключевым темам — каждая раскрыта подробно и с практическими примерами.

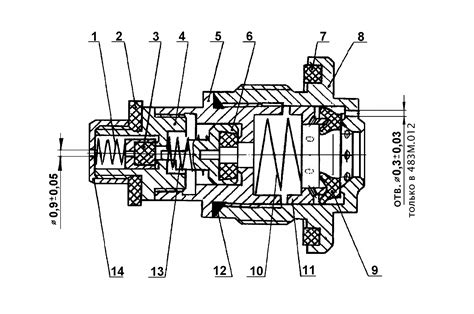

Конструкция и типы клапанов и воздухораспределителей

Понимание устройства — основа грамотного ремонта. Клапаны и распределители бывают простыми и сложными, электропневматическими и чисто пневматическими, с разной количеством позиций и каналов. Основные типы: предохранительные, регулирующие, переключающие (3/2, 5/2, 5/3 и т.д.), быстродействующие золотниковые и мембранные. Каждый тип имеет свои уязвимые места: мембрана подвержена усталости и разрывам, золотник — задирам и загрязнению каналов.

Например, 5/2-распределитель, часто встречающийся в пневмосистемах кузовных цехов, имеет пять портов и два положения. В одном положении подается воздух на цилиндр, в другом — воздух выпускается в атмосферу. Электромагнитная катушка отвечает за передвижение золотника. Пример типичного отказа: катушка работает, но золотник не сдвигается — причины: грязь, заклинивший шток или снижение давления питания. Статистика поломок по производственным отчетам показывает, что примерно 40–50% неисправностей распределителей связаны с загрязнением и износом уплотнений, 20–25% — с электрическими проблемами катушек, и оставшиеся — механические повреждения корпуса или коррозия.

Диагностика неисправностей: пошаговый подход

Диагностика должна быть системной, иначе потратите время на догадки. Сначала — внешний осмотр: течи, следы масла, механические повреждения, следы нагрева катушек. Затем — проверка питающего давления и расхода воздуха при помощи манометра и расходомера. Далее — функциональные тесты: вручную перевести распределитель (если есть ручной рычаг), прослушать щелчки электромагнитов, замерить сопротивление катушек мультиметром.

Алгоритм действий при типичном отказе выглядит так: 1) отключить пневмоцепь и снять давление; 2) визуальная проверка и очистка от крупного мусора; 3) проверить целостность уплотнений и мембран; 4) потестировать электрическую цепь (питание, сопротивление катушки, управляющие сигналы); 5) при необходимости разобрать и заменить изношенные детали. На производстве полезно вести журнал отказов: какой узел, при каких условиях, сколько времени без ремонта, последствия. Это дает эмпирические данные для прогнозирования замены и для планирования смен техников.

Ремонт уплотнений и внутренних компонентов

Уплотнения — «слабое звено» почти всех клапанов и распределителей. Они изнашиваются быстрее всего из-за абразивного износа, химического воздействия и старения. Типичные материалы: NBR (нитрил), FKM (витон), PTFE (фторопласт). При ремонте важно подбирать материал с учетом рабочей среды: если в линии присутствует масло или растворители, NBR быстро деградирует, тогда лучше FKM или PTFE. Также имеет значение температура: при высоких температурах NBR теряет эластичность.

Практическая инструкция по замене уплотнений: 1) аккуратно демонтировать корпус, отмечая положение внутренних деталей; 2) очистить все поверхности от старого смазочного материала и загрязнений; 3) установить новые кольца и сальники, смазав их совместимой смазкой (обычно силиконовая паста или специальная Pневмосмазка, не содержащая силиконов для некоторых уплотнений); 4) собрать и провести опрессовку на рабочее давление. Частые ошибки: переусердствовать со смазкой (пыль прилипает), использовать неподходящий материал уплотнений, перекос при установке сальников. В реальных условиях ремонтной бригаде советуют иметь набор стандартных уплотнений (по таблице размеров) и эталонные замены для типичных моделей.

Ремонт электрических элементов и катушек управления

Многие воздухораспределители оснащены электромагнитными катушками, и их отказ — частая причина сбоев. Симптомы: отсутствие срабатывания, периодические щелчки, перегрев катушки. Первое, что делать — измерить сопротивление катушки мультиметром и сравнить со спецификацией производителя. Значительное снижение сопротивления или обрыв говорят о проблеме. Также важно проверить питание: правильное напряжение и часть цепи управления (реле, контакторы, PLC-выходы).

Ремонт катушки обычно невозможен в полевых условиях — чаще ее заменяют. Если катушка цела, но катушка греется — возможные причины: заедание сердечника, неправильное напряжение, длительное удержание в активном состоянии. Для снижения нагрева применяют прерыватели тока (контроллеры, уменьшающие средний ток) или выбирают катушки с низким энергопотреблением (latching type). При замене важно подобрать катушку с требуемыми характеристиками по напряжению, площади и силу электромагнитного поля, чтобы обеспечить полное смещение золотника.

Чистка и восстановление каналов и седел

Загрязнения и абразивные частицы — основная беда пневмосистем в рабочих зонах. Мельчайшие частицы закупоривают каналы, повреждают седла клапанов и приводят к протечкам и залипанию. Очистка — обязательный этап ремонта. Используют сжатый воздух, специальные очистители на основе нейтральных растворителей и микрофибру. При сильных загрязнениях проводятся механическая обработка седел и притирка золотников.

Притерка седел — процедура требовательная к навыку и времени. Суть: создать плотное сопряжение между золотником и седлом посредством абразивной пасты и вращательных/поступательных движений до исчезновения микро-щелей. Важно не снимать лишний материал — иначе нарушится герметичность. На производстве выдерживают допустимые допуски и используют шаблоны для контроля параметров. Часто выгоднее поменять сиденье в сборе, чем пытаться притереть в кустарных условиях.

Профилактическое обслуживание и программы ТО

Лучше предупредить, чем чинить. Системное профилактическое обслуживание (ТО) продлевает срок службы клапанов и распределителей и снижает риск простоя. Типовая программа для производства включает ежемесячный осмотр основных узлов, ежеквартальную замену фильтров и смазки, полугодовую проверку уплотнений и годовую ревизию с заменой критичных деталей. В таблице ниже — примерный план ТО и ответственные роли (таблица условная, чтобы адаптировать под конкретный цех):

Внедрите карточки оборудования с историей ремонтов и расходников — это помогает прогнозировать закупки и оптимизировать штат. По статистике компаний с организованным ТО простои по пневмосистемам сокращаются на 60–70% по сравнению с ситуацией «ремонт по факту».

Инструменты, материалы и расходники: что держать на складе

Для ремонта пневмокомпонентов нужен набор специализированных инструментов: манометры и расходомеры, набор уплотнений и сальников, комплект сменных катушек, набор для притирки, компрессорная очистка, качественные ключи и динамометрический ключ для правильной затяжки. Также держите запас фильтров, редукторов и обратных клапанов — их замена часто решает проблему с минимумом работ.

Список основных позиций склада: уплотнения NBR/FKM/PTFE в стандартных размерах, ремкомплекты для типовых распределителей, наборы прокладок, электрокатушки (12В/24В/220В в зависимости от парка), фильтры (0.01–5 мкм), смазки для пневмосистем, очистители и герметики. Бюджет на склад зависит от масштаба предприятия: для малых цехов достаточно на 2–3 месячных ремонта, для средних — на 6–12 месяцев. Контроль остатков — через простую систему FIFO и минимальные уровни пополнения.

Организация рабочего места и техника безопасности

Ремонт пневмосистем связан с рисками: внезапный выброс сжатого воздуха, разлет деталей, химические средства для очистки. Рабочее место должно быть организовано так, чтобы минимизировать несчастные случаи и ускорить ремонтные операции. Обязательно: защитные очки, перчатки, щитки, антистатические коврики, правильная вентиляция и система отвода конденсата.

Типовой регламент безопасности: перед ремонтом — снять давление и зафиксировать состояние (lockout-tagout), отключить питание электрокатушек, провести боковой осмотр и при необходимости привлечь коллегу для контроля. При работе с растворителями используйте перчатки и вытяжку. Инструктажи по охране труда должны проходить регулярно; на предприятиях с обученным персоналом уровень инцидентов по пневмоборудованию ниже в среднем на 45%.

Кадры, обучение и найм: кого брать в бригаду ремонта

Для стабильной работы пневмосистем нужен не только инструментарий, но и люди. Идеальный профиль техника: базовое техническое образование (механика, электрика), опыт работы с пневмо- и гидросистемами, навыки диагностики электромагнитных цепей и механической ручной работы. Важны мягкие навыки: аккуратность, документооборот и умение работать по регламенту.

Программа обучения: вводный курс по устройству пневмосистем (40 часов), практические занятия по разборке/сборке распределителей и клапанов (60 часов), электрика и безопасность (16 часов), работа с диагностическим оборудованием (24 часа). Также полезны кейсы: отработка ситуаций с реальными поломками в цеху. При найме учитывайте, что новичок с хорошим потенциалом и обучаемостью зачастую продуктивнее «универсала», на которого нельзя положиться при сложных ремонтах.

Экономика ремонта: затраты, выбор между ремонтом и заменой

Вопрос «чинить или менять» решается на основании экономического расчета. Учитывайте цену запчасти, время простоя, стоимость работы и риск повторного выхода из строя. Простой пример: замена разорвавшегося уплотнения — стоимость материалов 500–1500 руб., время — 1–2 часа. Замена всего клапана — 10–40 тыс. руб. плюс время на поставку и переналадку. Если клапан старый и имеет множественные мелкие дефекты (коррозия корпуса, деформация каналов), замена чаще экономически оправдана.

Формула решения проста: если стоимость ремонта + предсказуемый срок до следующего ремонта > стоимость новой единицы / ожидаемый срок службы, выгоднее заменить. Также важен косвенный фактор — последствия простоя. На сборочной линии с высокой стоимостью простоя даже дорогая замена оправдана, чтобы избежать задержек. Внедрите политику: мелкие ремонтные работы делать на месте, капитальный ремонт и замена — по согласованию с отделом эксплуатации и экономикой предприятия.

Ниже приведены часто задаваемые вопросы и краткие ответы для практического использования.

Как быстро определить, что дело в уплотнениях, а не в электрике?

Проведите простой тест: при отключенной электрической части снимите давление и вручную переместите золотник (если есть ручной привод). Если при этом исчезает утечка — вероятно уплотнения. Если вручную не перемещается из-за заедания — возможно механическая проблема. Замер сопротивления катушки и проверка напряжения исключит электрическую часть.

Какие уплотнения держать на складе в первую очередь?

NBR 70 и FKM в типоразмерах для ваших чаще используемых распределителей, комплекты прокладок и сальников для типичных моделей на линии, а также запас катушек 12/24/220В по парку оборудования.

Как сократить простои по пневмосистемам?

Внедрить регулярное ТО, журнал ремонтов, минимальный склад критичных деталей и обучение персонала. Стандартизировать операции и иметь простые инструкции для операторов при возникновении неполадок.

Статья подготовлена с практической ориентацией на работу: на предприятиях, в сервисах и в отделах эксплуатации. Понимание устройства, четкая диагностика, правильный выбор между ремонтом и заменой, наличие инструмента и грамотных кадров — те вещи, которые реально сокращают расходы и минимизируют простой. Берегите оборудование и людей — и пневмосистема будет служить долго и без сюрпризов.
