Ремонт пневмоцилиндров в домашних условиях — это не просто способ сэкономить деньги предприятия или цеха, это навык, который повышает вашу ценность как специалиста по техническому обслуживанию. Для многих работников мелких производств, автомастерских и лабораторий умение разобрать, диагностировать и восстановить пневмоцилиндр становится рутиной, а иногда — критическим фактором безотказной работы оборудования. В этой статье собран практический, прикладной материал: от диагностики и инструментов до конкретных приёмов по восстановлению уплотнений, штоков и седел клапанов. Текст ориентирован на людей, работающих в производственной среде: мастеров, наладчиков, наладочно-ремонтных рабочих, а также на домоседов с гаражной мастерской, желающих уметь больше.
Устройство и принципы работы пневмоцилиндров — что нужно знать перед ремонтом

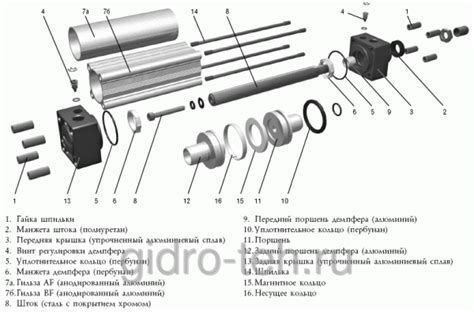

Прежде чем браться за инструмент, важно чётко представить, из чего состоит цилиндр и как он функционирует. Типичный пневмоцилиндр включает корпус (тело), поршень, шток, уплотнения (кольца, манжеты), направляющие, крышки и систему креплений. Рабочая среда — сжатый воздух под давлением, который через распределительный клапан приводит поршень в движение, передавая усилие на шток.
Ключевые параметры, которые влияют на ремонтопригодность: диаметр и ход поршня, рабочее давление, материал корпуса (алюминий, нержавейка, сталь), тип уплотнений (резина, фторкаучук, полиуретан) и условия эксплуатации (пыль, влага, агрессивные среды). Зная их, вы сможете подобрать запасные части и средства восстановления.
Важно понимать типы цилиндров: одностороннего/двустороннего действия, с магнитным датчиком, с поршневой или скользящей направляющей. Например, двусторонний цилиндр требует проверки уплотнений на обеих сторонах, а магнитный датчик добавляет элементы, которые легко повредить при разборке. Ошибки в диагностике приводят к ненужной замене деталей и простоям.
Подготовка рабочего места и инструмента — безопасность и порядок
Правильная подготовка — половина успеха. Рабочее место должно быть чистым, освещённым, с ровной поверхностью и ящиками для аккуратной раскладки деталей. Наличие стенда или тисков облегчает сборку/разборку. Обязательно предусмотрите поверхность, где можно фиксировать мелкие детали, чтобы не потерять болтики и стопорные кольца.
Набор инструментов для домашнего ремонта пневмоцилиндров довольно прост: набор ключей/головок, отвертки, съёмники стопорных колец, набор оправок (для аккуратного выбивания штока), штангенциркуль и микрометр, кольцевые и плоские щупы, набор для замены манжет (мотанка, монтажные лопатки), герметик для резьбы, и баллон со сжатым воздухом для продувки. Для проверки герметичности пригодится манометр и источник давления (компрессор).
Безопасность: прежде чем начинать, убедитесь, что линия питания воздуха отсоединена и стравлено давление. Работайте в перчатках, а при использовании растворителей и герметиков — в респираторе и при хорошей вентиляции. Электроинструменты держите вдали от пневмоисточников, чтобы избежать ложных срабатываний и травм.
Диагностика неисправностей — как найти причину утечек и заеданий
Большинство проблем с пневмоцилиндрами проявляются как утечки воздуха, снижение скорости или силы движения штока, заедание и нестабильность хода. Диагностика начинается с визуального осмотра: следы масла, ржавчина, вмятины на штоке, износ уплотнений. Далее — функциональный тест под давлением: слушаем утечки, отмечаем падение давления и проверяем ход поршня под нагрузкой.
Стандартная схема диагностики: 1) Осмотреть внешне; 2) Проверить подачу и выпуск воздуха у электромагнитного клапана; 3) Замерить давление до и после цилиндра; 4) Продувка воздухом и определение мест утечки; 5) Разборка и проверка внутренних элементов (уплотнений, направляющих, поверхности штока). Процент типичных причин: около 60% — износ уплотнений, 20% — повреждения штока или корпуса, 10% — проблемы с направляющими/направляющими подшипниками, 10% — ошибки в монтаже или контроле клапанов (данные ориентировочные, основаны на практическом опыте мастерских).
Приведу конкретный кейс: на небольшом производстве упаковочной техники часто наблюдалось падение эффективности цилиндра при температуре ниже +5°C. Диагностика выявила, что использовались обычные нитриловые уплотнения, которые дубели на холоде. Перевод на фторкаучук (Viton) решил проблему без замены самого цилиндра.
Разборка цилиндра — пошаговая инструкция с предосторожностями
Разборка должна быть последовательной и аккуратной. Сначала фиксируем шток в крайнем положении, чтобы он не выскочил под действием давления при снятой крышке. Затем отсоединяем подводящий и отводящий шланги, маркируем их, чтобы при сборке не перепутать. После стравливания давления откручиваем крепёжные болты крышек и аккуратно снимаем крышки.
При вытягивании поршня стоит использовать оправку или мягкую деревянную колодку под шток, чтобы не повредить поверхность. Извлекаем поршень и внимательно осматриваем уплотнения: часто они просто слетевшие или порванные. Маленькая хитрость — фотографируйте каждый этап разборки на смартфон. При сборке это экономит массу времени и исключает ошибки.
Если шток заедает и его трудно извлечь, не применяйте чрезмерную силу: сначала снимите крышку и обработайте резьбу проникающей смазкой, дайте ей время. В тяжелых случаях используйте гидравлическую пресс-оправку в тисках, но помните о риске деформации. При наличии магнитных датчиков аккуратно извлекайте магнитные кольца и отсоединяйте проводку, не тяните за кабель.
Восстановление и замена уплотнений — практические приёмы
Уплотнения — самая часто меняемая деталь. Для ремонта в гаражных условиях придерживайтесь нескольких правил: подбирайте материал уплотнений в соответствии с рабочими условиями (температура, агрессивность среды, давление). Полиуретановые кольца популярны благодаря износостойкости, нитриловые — дешевле и подходят для общих задач, фторкаучук — для маслостойкости и широкого диапазона температур.
Процесс замены: аккуратно снимаете старые манжеты, очищаете канавки от грязи и отложений, проверяете состояния канавок на наличие задиров. Перед установкой новых уплотнений слегка смазать их совместимой с материалом смазкой (например, силиконовой или синтетической на основе полиальфаолефинов) — это предотвратит стартовый износ. Не используйте обычные минеральные масла с фторкаучуком — они могут разрушить материал.
Практическая хитрость: если уплотнение плотное и тяжело заходит на шток, используйте монтажные лопатки из пластика и равномерно растягивайте манжету; не цепляйте острыми инструментами. Для масляных цилиндров применяют уплотнения с маслосъёмными кромками — они лучше удерживают смазку и снижают утечки. Замена уплотнений экономически оправдана: стоимость набора манжет часто меньше 10% цены нового цилиндра, а время ремонта — несколько часов.
Восстановление штока и поверхностей трения — шлифовка, полировка, ремонт сколов
Шток — уязвимая часть: при механическом воздействии появляются заусенцы, царапины и коррозия, которые разрушают уплотнения и ведут к утечкам. Небольшие дефекты можно устранить полировкой и локальным шлифованием. Для этого используют тонкую наждачную бумагу (начиная с зерна 600 и доводя до 2000) и пасты для полировки. Работать следует вдоль оси штока, сохраняя цилиндричность.
Если есть глубокие царапины или вмятины, возможны два пути: наплавка металла с последующим точением и полировкой, либо замена штока. Наплавка — опция для опытных мастеров: требуется сварочный аппарат и токарный станок. Для хозяйственных мастерских более реальна замена штока или полоса металлизации (метод cold spray/холодного напыления) — но это редко доступно в домашних условиях.
Важно соблюдение допусков: после восстановления диаметр штока должен соответствовать заводским параметрам, отклонения приведут к неправильному натягу уплотнений. Контроль осуществляется микрометром и проверкой зазора уплотнения в канавке. Небольшая рекомендация: берите запасной шток на типичные диаметры цилиндров, это ускорит ремонт и снизит простой оборудования.
Сборка, регулировка и испытание — проверяем работоспособность
Сборка выполняется в обратной последовательности разборки. Убедитесь, что все поверхности чистые и сухие, нанесите рекомендованную смазку на уплотнения и направляющие. При закручивании крышек используйте динамометрический ключ, соблюдая моменты затяжки, чтобы избежать перекоса и деформации корпуса. Если есть магнитный датчик, установите его в прежнее положение и проверьте работоспособность датчика в статике и при движении штока.
После сборки — испытание под давлением: медленно подайте рабочее давление, проверяйте герметичность швов и уплотнений, слушайте на утечки. Проводите циклические испытания (не менее 50-100 циклов) под рабочей нагрузкой: следите за нагревом, стабильностью хода и утечками. Записывайте результаты — это поможет при повторных ремонтах и выявлении скрытых дефектов.
Регулировка скорости и амортизации: при необходимости отрегулируйте дроссельные клапаны для плавности хода; если цилиндр оснащён демферами, отрегулируйте их. Наблюдения: частая причина повторных обращений — неправильно выставленные демпферы или забитые дросели, из-за чего шток ударяется о крышку и повреждает уплотнения.
Профилактика и организация ремонта на рабочем месте — как уменьшить простой
Профилактика — ключ к уменьшению количества ремонтов и простоев оборудования. Разработайте простой регламент обслуживания: еженедельная визуальная проверка, ежемесячная продувка и смазка, квартальная замена уплотнений в критичных узлах. Завести журнал обслуживания, где фиксируются даты, заменённые детали и замечания по срокам службы — это рабочая практика на 90% промышленных площадок.
Организация склада типичных запчастей для пневматических систем существенно снижает время простоя. Подберите 2-3 типоразмера цилиндров, которые чаще всего используются в вашем цехе, и держите по 2-3 комплекта уплотнений, пару штоков и запасные крышки. Также полезно иметь набор для быстрого ремонта: манжеты, герметики, небольшой компрессор для тестирования.
Обучение персонала: проведите краткие инструктажи для операторов по признакам неисправностей и правильной эксплуатации (не дергать вручную, исключать попадание стружки и грязи, использовать защитные манжеты). Небольшие вложения в обучение окупятся снижением внеплановых ремонтов и повышением безопасности труда.
Экономика ремонта и карьерные возможности — почему это важно для работников
С точки зрения сайта «Работа», навык ремонта пневмоцилиндров повышает вашу конкурентоспособность как специалиста: мастер, который может и обслужить, и починить — ценится выше. Экономический эффект: ремонт часто обходится в 10–30% стоимости нового цилиндра, а при наличии запчастей — ещё дешевле. Для предприятий это означает снижение затрат на закупку и сокращение времени простоя.
Для работника навык ремонта открывает дополнительные опции: внутренние повышения, позиции по техническому обслуживанию, или фриланс-услуги по вызову в соседние мастерские. На рынке труда специалисты по ремонту пневмооборудования с практическим опытом получают зарплату выше среднего по слесарным профессиям, особенно если умеют читать схемы и быстро проводить диагностику.
Приведу пример: небольшой упаковочный цех сократил простои на 35% после обучения двух операторов базовым навыкам ремонта цилиндров и введения мини-склада запчастей. Экономия на закупках и простоях окупила затраты на обучение в течение 3 месяцев. Для вас это повод предложить работодателю внедрить подобный план и поднять собственную ценность как сотрудника.
Ниже — короткий блок вопросов-ответов по теме.
Какие уплотнения выбрать для цилиндра в холодных цехах?
Для низких температур лучше подходят фторкаучуковые (Viton) или силиконовые уплотнения, они сохраняют эластичность при отрицательных температурах. Нитриловые манжеты дубеют и теряют свойства.
Можно ли обойтись без тисков и оправок при вытаскивании поршня?
Можно, но риск повреждения штока и корпуса выше. Используйте деревянную прокладку и мягкие стяжки, закрепляйте цилиндр, чтобы избежать перекоса. В идеале — тиски или пресс.
Как часто менять уплотнения в промышленных условиях?
Рекомендовано проводить инспекцию ежеквартально и менять уплотнения ежегодно в зависимости от нагрузки и условий; в агрессивных средах — чаще.
Если нужно, могу подготовить шаблон регламента обслуживания под конкретное производство или список типоразмеров и поставщиков запчастей в вашем регионе. Пишите, что у вас за оборудование — подскажу конкретнее.
