Оптимальный выбор фильтров и осушителей для пневмосистемы

Выбор правильных фильтров и осушителей для пневмосистемы — одна из ключевых операционных задач для предприятий, где сжатый воздух служит рабочей средой. Неправильная подготовка воздуха ведёт к поломкам оборудования, простоям, браку продукции и повышенным расходам на обслуживание. В этой статье даётся практическое руководство по оптимальному выбору компонентов очистки и осушки воздуха, ориентированное на работодателей, инженеров по эксплуатации и специалистов по охране труда. Материал учитывает требования к надёжности, экономике и безопасности труда, а также примеры и статистические данные из промышленной практики.

Почему важна подготовка сжатого воздуха на рабочем месте

Качество сжатого воздуха влияет на производительность и безопасность рабочих процессов. Загрязнения, такие как масло, вода и частицы твердого происхождения, попадая в инструмент и контролирующие устройства, сокращают срок их службы и повышают вероятность сбоев. Для кадровых служб и менеджеров по производству это напрямую отражается в показателях времени простоя и себестоимости продукции.

По данным отраслевых исследований, до 40% отказов пневмоинструмента и пневмоаппаратов связано с загрязнением воздуха[1]. Эта статистика особенно актуальна для предприятий с интенсивной эксплуатацией — сборочные линии, покрасочные и пневмоавтоматизированные участки. Соответственно, инвестиции в качественные фильтры и осушители окупаются за счёт снижения внеплановых ремонтов и затрат на замену оборудования.

Для служб охраны труда и охраны окружающей среды также важен корректный подбор средств подготовки воздуха. Наличие масляного тумана и коррозионно-активной влаги в воздухе повышает риск аварий и вредного воздействия на работников. Кроме того, в ряде отраслей (пищевая промышленность, фармация) требования к чистоте сжатого воздуха нормативно регламентированы.

Наконец, правильная подготовка сжатого воздуха влияет на энергоэффективность всей системы. Избыточные перепады давления, засорённые фильтры и неправильно подобранные осушители повышают энергозатраты компрессоров, а значит — и затраты на оплату труда, коммунальные услуги и амортизацию оборудования.

Типы загрязнений в пневмосистемах и их влияние на работу

Сжатый воздух содержит несколько основных видов загрязнений: твердые частицы (пыли, окалина), влага (конденсат), масляные аэрозоли и адсорбционные продукты коррозии. Каждый тип загрязнения оказывает специфическое негативное воздействие на инструменты, пневмоаппаратуру и технологические процессы.

Твердые частицы вызывают износ клапанов, цилиндров и уплотнений, что увеличивает вероятность утечек и проскальзывания. В электромеханических элементах пневмосистемы попадание абразивных частиц может привести к некорректным срабатываниям и заклиниванию. Статистически, при отсутствии адекватной фильтрации время безаварийной работы может сокращаться в несколько раз.

Влага, конденсируемая из воздуха при перепадах температуры и давления, вызывает коррозию трубопроводов и компонентов, ухудшает смазывающие свойства масел и способствует развитию микробиологических процессов в особо чувствительных средах. В торцевых уплотнениях и поршнях наличие воды увеличивает риск замерзания в холодное время года, что критично для внешних установок.

Масляные аэрозоли и пары, присутствующие в системах с компрессорами с ремневой смазкой или с масляным смазочным компрессором, загрязняют инструменты и продукты. На лакокрасочных и пищевых участках это недопустимо. Масляные частицы также образуют плёнки на внутренних поверхностях, что изменяет коэффициенты трения и ухудшает работу датчиков.

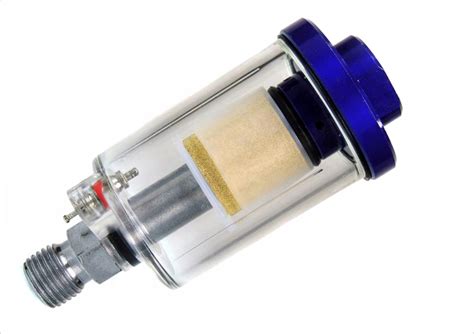

Классификация фильтров и их назначение

Фильтры для пневмосистем по назначению и конструкции делятся на механические сорбционные, сепарационные и комбинированные блоки. Основные категории — фильтры грубой и тонкой очистки, масловлагоотделители и патронные/капитальные фильтры для критических участков. Выбор зависит от требуемого класса чистоты воздуха, производственных условий и бюджета.

Фильтры грубой очистки (предфильтры) предназначены для задержки крупных частиц и капель жидкости. Они устанавливаются на всасывающей или нагнетательной магистралях и продлевают срок службы последующих картриджей и осушителей. Часто в них используют сетки или конические сепараторы, а эффективность удаления капель достигает 90-99% для частиц >5-10 мкм.

Фильтры тонкой очистки задерживают мелкие частицы и аэрозоли, включая масляные туманности. Тонкие фильтры с применением коалесцирующих элементов способны удалять частицы диаметром до 0,01 мкм. Они критичны для пневмоинструмента, измерительных линий и зон с повышенными требованиями к чистоте.

Сорбционные и адсорбционные фильтры с активированным углём используются для удаления запахов, паров масел и органических соединений. Такие фильтры применимы в фармации, пище и электронике. Комбинированные блоки соединяют функции удаления влаги, масел и частиц, что упрощает монтаж и эксплуатацию.

Осушители воздуха: виды, принципы работы и выбор по задаче

Основные типы осушителей для пневмосистем: холодильные, адсорбционные и мембранные. Каждый вид имеет свои сильные и слабые стороны по производительности, диапазону рабочих температур, требованию к обслуживанию и стоимости владения.

Холодильные осушители уменьшают температуру сжатого воздуха и конденсируют влагу, которая затем удаляется через автоматический конденсатоотвод. Они экономичны и хорошо подходят для большинства производственных условий, где требуемый точечный парциальный баланс влаги (точка росы) находится в диапазоне +3...+10 °C. Однако при низких наружных температурах эффективность падает, и требуется морозостойкая версия.

Адсорбционные осушители используют осушающие материалы (силикагель, цеолит) и способны давать точку росы сжатого воздуха до -40...-70 °C. Они предпочтительны для критичных отраслей (порошковая покраска, производство электроники), где нужно исключить любую конденсацию. Главный недостаток — регулярная регенерация и более высокая стоимость владения.

Мембранные осушители просты в эксплуатации и не требуют электричества, работают за счёт диффузии пара через полимерную мембрану. Они применимы для локальных точек потребления и малых производств. Их эффективность ограничена по производительности и уровню сухости, поэтому для крупных сетей их используют редко.

Ключевые параметры при выборе фильтров и осушителей

При выборе оборудования важно учитывать несколько параметров: производительность (л/мин, м3/ч), максимально допустимое рабочее давление, точка росы (для осушителей), степень очистки (µm, класс ISO 8573), давление перепада на фильтре, требования к обслуживанию и стоимость владения.

Производительность определяется суммой потребления всех потребителей с учётом пиковых нагрузок и коэффициентов запаса. Рекомендуется закладывать 20-30% запас, особенно если планируется расширение производства. Неправильная недооценка расхода приводит к перенасыщению осушителей и повышенному давлению падения в сети.

Класс чистоты по ISO 8573 описывает требования к количеству твердых частиц, влаги и масел в воздухе. Для типичных рабочих участков на производстве достаточно класса 1–3 по частицам и 2–4 по влаге, тогда как в пищевой и фармацевтической промышленности нормы строже. Уточнение класса — ответственная стадия при проектировании, её выполняют совместно технические специалисты и менеджеры по качеству.

Давление перепада на фильтре влияет на энергоэффективность. Избыточный перепад создаёт дополнительные затраты у компрессора. Необходимо выбирать фильтры с низким начальным перепадом и возможностью быстрой проверки состояния картриджа. Также важно предусмотреть понижающие фильтры и байпасы для технологических операций во время обслуживания.

Практическая стратегия выбора: пошаговый алгоритм

Шаг 1. Сбор данных: зафиксируйте суммарный расход сжатого воздуха, пиковые нагрузки, рабочее давление, температурный режим и требования по чистоте для каждого участка. Для этого используются недельные съёмки показаний расхода, опрос операционного персонала и анализ технологических карт.

Шаг 2. Классификация зон по требуемой чистоте: определите участки с критическими требованиями (покрасочные, сборочные, измерительные) и обычные участки (цеховые инструменты, подъёмники). Это позволит использовать дифференцированный подход — централизованные блоки подготовки для общих зон и локальные фильтры/осушители в критических точках.

Шаг 3. Выбор осушителя по требуемой точке росы: для общих технологических нужд подойдёт холодильный осушитель с точкой росы +3...+7 °C; для критичных — адсорбционный с точкой росы -40 °C. При этом оцените циклы загрузки: если осушитель часто работает на пределе мощности, следует увеличить его номинал.

Шаг 4. Подбор фильтров по классу ISO и допустимому перепаду давления: установите предфильтр, затем коалесцентный и угольный/тонкий фильтр для критичных участков. Укажите интервалы обслуживания и контрольные точки (манометры до и после фильтра, индикаторы засорения).

Шаг 5. Включите меры по удалению конденсата и активному мониторингу: автоматические конденсатоотводчики с ручной проверкой, датчики точек росы и давления, журналы обслуживания. Это снижает риск системных отказов и позволяет фиксировать факторы для дальнейшей оптимизации.

Экономика и окупаемость: сопоставление затрат и выгод

Инвестиции в фильтры и осушители имеют две составляющих: капитальные затраты (оборудование и монтаж) и эксплуатационные (замена картриджей, электроэнергия, регенерация сорбентов). Однако выгоды включают уменьшение простоев, снижение потребления запчастей и инструментов, улучшение качества продукции и соответствие нормативам.

Пример расчёта окупаемости. На предприятии с годовым расходом 2 500 000 м3 сжатого воздуха и средней энергоцены 0,06 $/м3, снижение потерь на 5% за счёт оптимизации подготовки воздуха даст экономию в 7 500 $/год только на энергии. Добавьте сокращение затрат на замену инструментов и простои — и окупаемость установки качественной подготовки часто происходит в 1–3 года.

Кроме прямых выгод, есть и косвенные: повышение производительности труда (меньше простоев), снижение затрат на качество (меньше брака), и улучшение условий труда (меньше жалоб на оборудование). Для служб управления персоналом это означает меньше внеплановых отгулов и лучшую мотивацию сотрудников.

Также стоит учитывать экологические и регуляторные риски: малые предприятия, игнорирующие вопросы очистки воздуха, рискуют штрафами и репутационными потерями. Поэтому экономическое обоснование должно включать возможные штрафы и их влияние на общую картину расходов.

Организация технического обслуживания и мониторинга на предприятии

Для обеспечения стабильной работы пневмосистемы необходимо внедрить регламент технического обслуживания: планы замены картриджей, проверки конденсатоотводчиков, тесты на точку росы и измерение перепада давления. Регламенты должны быть доступны сменным бригадам и техническим руководителям.

Контролируйте состояние фильтров при помощи манометров до и после каскада очистки, индикаторов засорения и логов обслуживания. Внедрение простого دفتر учёта (электронного или бумажного) с записями о дате замены, типе картриджа и выявленных проблемах позволяет анализировать тренды и планировать закупки.

Для крупных предприятий рекомендуется установить систему удалённого мониторинга: датчики давления, точки росы и расхода, передающие данные в SCADA или облачную платформу. Это даёт возможность оперативно реагировать на аварийные ситуации и оптимизировать режимы работы компрессорной станции.

Важно проводить обучающие сессии для персонала, ответственного за эксплуатацию: простые инструкции по проверке фильтров, правила безопасной замены картриджей и порядок действий при выявлении утечек или повышенного конденсата. Обучение снижает человеческие ошибки и продлевает срок службы оборудования.

Типовые ошибки при подборе и эксплуатации фильтров и осушителей

Ошибка 1: недооценка расхода и отсутствие запаса по производительности. Часто при проектировании оставляют минимальный запас, что ведёт к постоянной работе осушителей на пределе и их ускоренному износу. Рекомендуемый запас — 20–30%.

Ошибка 2: неправильный выбор по классу чистоты. Для экономии иногда ставят фильтры более низкого класса, что приводит к частым поломкам пневмооборудования и браку продукции. Всегда соотносите требования технологического процесса и класс ISO 8573 при выборе.

Ошибка 3: игнорирование конденсата и отсутствия автоматических конденсатоотводчиков. Ручные процедуры часто забываются, и в системе накапливается влага, приводя к коррозии и замерзанию. Автоматические отводчики с сигнализацией сокращают риски.

Ошибка 4: экономия на регулярном обслуживании и использовании неизвестных картриджей. Дешёвые аналоги часто имеют неточное соответствие размерам и характеристикам, что увеличивает перепады давления и ухудшает очистку. Лучше работать с проверенными поставщиками и документировать характеристики используемых материалов.

Примеры практических решений для типичных рабочих мест

Сборочный цех с пневмоинструментом. Требуется стабильная подача чистого и сухого воздуха для снижения брака и увеличения срока службы инструмента. Рекомендация: централизация компрессорной установки с холодильным осушителем, предфильтром 5 мкм и коалесцентным фильтром 0,01 мкм на линии подачи. Для критических технологических постов — установка дополнительного локального тонкого фильтра.

Покрасочный участок. Здесь требования к чистоте самые строгие. Рекомендуется адсорбционный осушитель с точкой росы ≤ -40 °C, коалесцентный фильтр и угольный картридж для удаления паров масла. Также нужен отдельный контур с низким давлением для распылителей и система контроля точки росы в реальном времени.

Внешние или сезонные установки (строительные площадки). Подойдут переносные холодильные осушители или мембранные модули для малообъёмных нужд. Важно предусмотреть защиту от замерзания и быстрый доступ к обслуживанию в полевых условиях.

Пищевое производство. Необходимо исключить попадание масла в сеть. Используют маслосборники, масловлагоотделители и угольные фильтры. Часто применяют двойную серию: централизованная очистка и локальные фильтры в помещениях с контактами с продукцией.

Таблица сравнения основных типов осушителей и фильтров

Регуляторная среда и стандарты качества

Важной частью выбора являются стандарты, такие как ISO 8573 (качество сжатого воздуха) и отраслевые нормы по безопасности и пищевой безопасности. На некоторых предприятиях (особенно работающих с импортными OEM-поставками) требования заказчиков могут включать конкретные значения точки росы и классы чистоты.

Руководителям по персоналу и менеджерам по охране труда важно включать исполнение этих стандартов в процедуры оценки подрядчиков и закупки оборудования. При сертификации продукции требованиям к сжатому воздуху уделяют внимание аудиторы и клиенты; несоблюдение может привести к отказу в поставках или рекламациям.

Также существуют национальные нормы и регламенты по утилизации конденсата, содержащего масла: его нельзя сливать в канализацию без нейтрализации. Включите соответствующие инструкции в регламент предприятия, чтобы избежать штрафов и экологических инцидентов.

Как подготовить техническое задание для поставщика

Техническое задание (ТЗ) должно содержать: суммарный и пиковый расход воздуха, рабочее давление, требуемый класс чистоты по ISO 8573, допустимую точку росы, температурные условия, допустимость масляной загрязнённости, условия монтажа и обслуживания, требуемые габариты и ограничения по шуму, а также ожидаемые интервалы обслуживания и бюджет.

Пример краткого состава ТЗ: "Система подготовки сжатого воздуха для сборочного цеха: расход 1 200 м3/ч (пиковый 1 500 м3/ч), рабочее давление 6 bar, требуемый класс чистоты ISO 8573-1: 1.4.1 (частицы 1, масло 4, точка росы +3 °C), размещение в отапливаемом помещении, допустимый уровень шума ≤ 75 dB, требования по удалению конденсата — автоматический отвод с сигнализацией".

Хорошая практика — просить у поставщика расчёт эффективности и гарантийные параметры на условиях эксплуатации, а также предложения по сервисному обслуживанию. Важно оговорить источники расходных материалов и сроки поставок картриджей.

Оптимальный выбор фильтров и осушителей для пневмосистемы — это сочетание технического анализа, экономической оценки и учёта специфики рабочих мест. Для предприятий сферы "Работа" это имеет прямое влияние на производительность, безопасность и затраты на персонал и обслуживание. Подход, основанный на сборе данных, классификации зон, подборе оборудования по классу чистоты и точке росы, а также на внедрении регламентов обслуживания и мониторинга, даёт надёжный результат.

Инвестиции в качественные фильтры и осушители обычно окупаются за счёт снижения простоев и расходов на ремонт, а также улучшения качества продукции. Для менеджеров и руководителей важно учитывать не только начальную стоимость, но и стоимость владения в расчёте на весь срок эксплуатации.

Рекомендую: провести аудит текущей пневмосистемы, составить техзадание с учётом пиковых нагрузок и требований по чистоте, выбрать поставщика с прозрачной политикой сервисного обслуживания и включить в производственные регламенты регулярный мониторинг состояния фильтров и осушителей.

Какой запас производительности стоит закладывать при выборе осушителя?

Рекомендуется 20–30% запас от суммарного потребления, учитывая пиковые нагрузки и возможные расширения.

Можно ли использовать мембранные осушители для больших цехов?

Обычно нет: мембранные осушители подходят для локальных точек потребления и малых потоков. Для больших цехов эффективнее холодильные или адсорбционные осушители.

Как часто менять фильтрующие картриджи?

Интервалы зависят от нагрузки и качества исходного воздуха, однако базовая рекомендация — проверять состояние ежемесячно и менять картриджи каждые 3–12 месяцев в зависимости от степени засорения.

[1] Статистические данные по отказам пневмооборудования основаны на отраслевых обзорах и отчётах сервисных департаментов средних и крупных промышленных предприятий, доступных на момент подготовки статьи.
